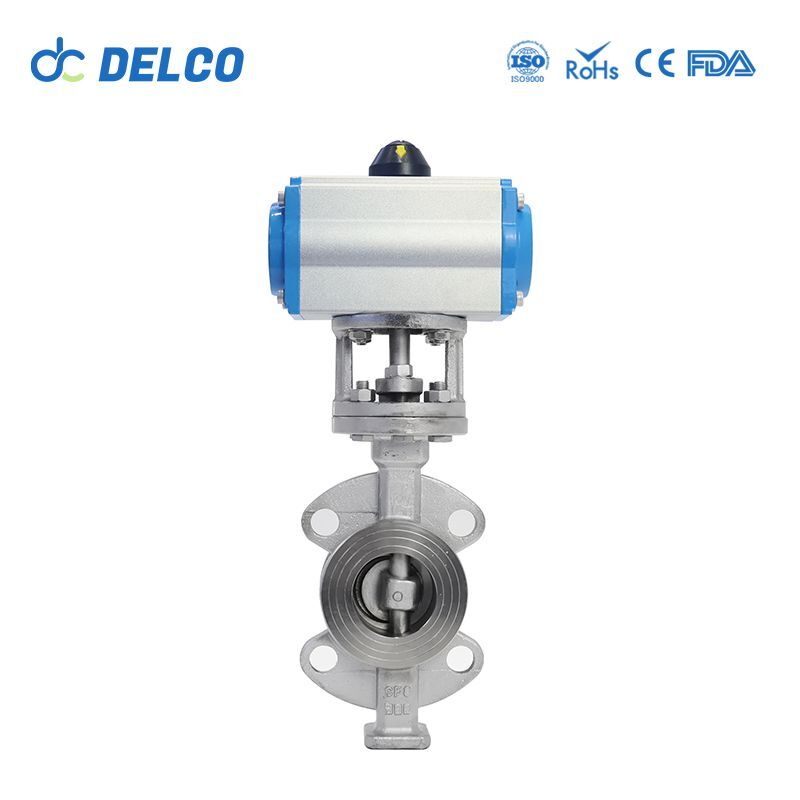

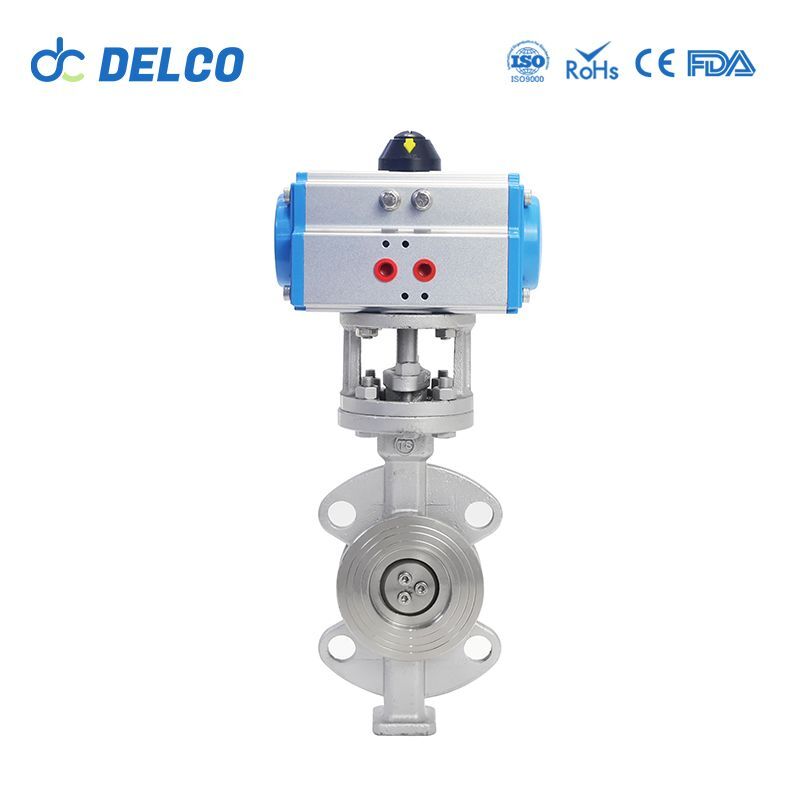

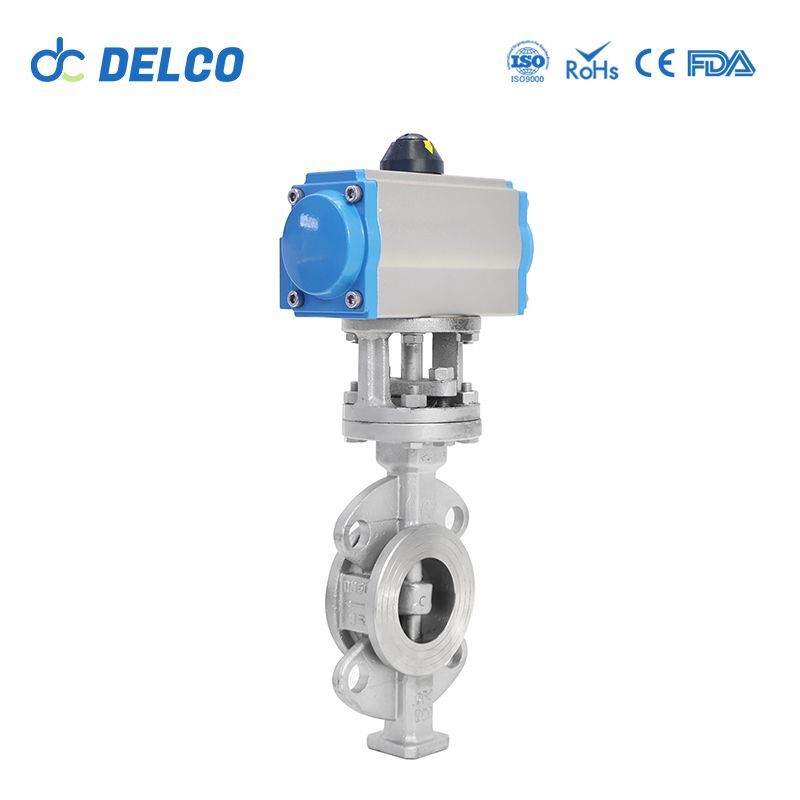

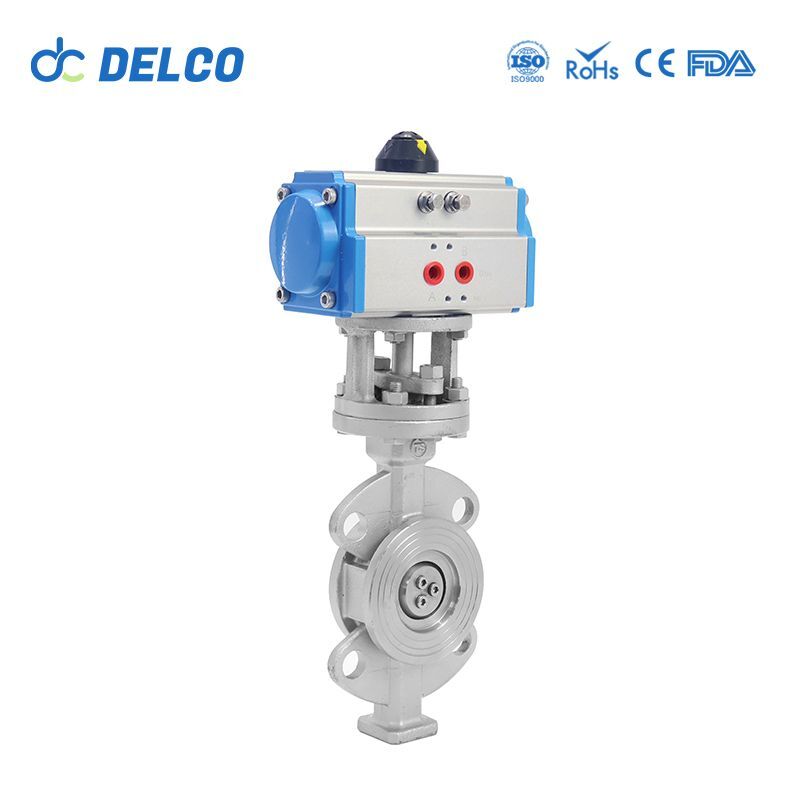

What Is a Trieccentric pneumatic actuator Butterfly Valve？
The three eccentric butterfly valve finds widespread application across various industries including metallurgy, electric power, petrochemicals, water supply and drainage, as well as municipal construction. It is specifically tailored for use in industrial pipelines where the medium temperature does not exceed 425 ℃.
Featuring a double security structure, this valve conforms to tritec design standards in accordance with API609, BS5155 ANSI B 16.34, and ASME SEC VIII. It serves the dual purpose of regulating flow and breaking fluid within the pipeline.
Constructed from materials such as cast iron, cast steel, and stainless steel, this valve offers durability and reliability in demanding environments. Its non-blind area design ensures minimal friction between the butterfly plate and valve seat, enhancing operational efficiency.
Butterfly Valves：
| Тело | Диапазон размеров | Материал корпуса | End conection | Рабочее давление | Структура |
| DN50~DN400 | Stainless tseel | Wafer, Flange | 1.0, 1.6MPa | Midline Structure/ A-type | |
| Компоненты клапана | Уплотнительный материал | Основной материал | Материал стержня | Применимые носители | |
| Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Вода, масло, газ, жидкость, пар, порошок, антикоррозионная основа | ||
Trieccentric pneumatic actuator Butterfly Valves Features：
- For regulating flow and breaking fluid. Material: cast iron, cast steel, stainless steel
- Non-blind area design: there is almost no friction between butterfly plate and valve seat
- Thin layer valve seat structure, Replaceable seal pair, Balanced fixed structure
- Body seat construction, install the valve seat on the body
The valve incorporates a thin-layered valve seat structure with replaceable seal pairs, facilitating maintenance and prolonging service life. Additionally, its balanced fixed structure and body seat construction ensure stable performance and easy installation by mounting the valve seat directly onto the body.
Technical Parameters of Butterfly Valves：
Процессор с источником воздуха: Пневматический триплет, жизненно важный аксессуар для пневматических клапанов, объединяет функции фильтрации, снижения давления и смазки. Редукционный клапан регулирует входное давление до стабильного выходного давления, используя энергию среды. В двухкомпонентных сборках он соединяется с фильтром для фильтрации сжатого инструментального воздуха. В трехкомпонентных конфигурациях он добавляет смазку к воздуху, обеспечивая эффективную работу.
Пневматический электромагнитный клапан: Пневматический соленоидный клапан, также известный как направляющий клапан, является важным компонентом для регулирования открытия и закрытия пневматических клапанов. Он функционирует путем намагничивания и размагничивания, что направляет поток газа на основе сигналов напряжения. Обычно используемые для управления источником газа и потоком контура, эти клапаны обеспечивают точный контроль над работой клапана с помощью сигналов напряжения.
Концевой выключатель: Концевой выключатель клапана, также называемый выключателем хода, является критически важным полевым прибором в системах автоматического управления. Он определяет состояние клапана и выдает сигналы для открытого или закрытого положения. Этот выключатель необходим для подтверждения и выполнения последующих программ программистами. Кроме того, он служит важным компонентом для защиты блокировки клапана и дистанционной индикации тревоги в системе. Он эффективно указывает и обеспечивает обратную связь по предельному положению перемещения механического оборудования.
Позиционер клапана: Позиционер клапана является важнейшим компонентом пневматических регулирующих клапанов, обеспечивая точный контроль позиционирования клапана. Он использует сигнал смещения штока клапана в качестве входной обратной связи и выходной сигнал контроллера в качестве управляющего сигнала. Сравнивая эти сигналы, любое отклонение запускает корректировку выходного сигнала привода, обеспечивая прямое соответствие между смещением штока клапана и выходным сигналом контроллера.
Ручное устройство: Ручное устройство является важным компонентом, дополняющим узел пневматического привода. Оно служит для облегчения ручного или пневматического управления для дисковых затворов и шаровых кранов с открытием на 90°. Этот механизм имеет решающее значение для обеспечения универсальности и гибкости в работе клапана, позволяя при необходимости как ручное, так и автоматическое управление.
