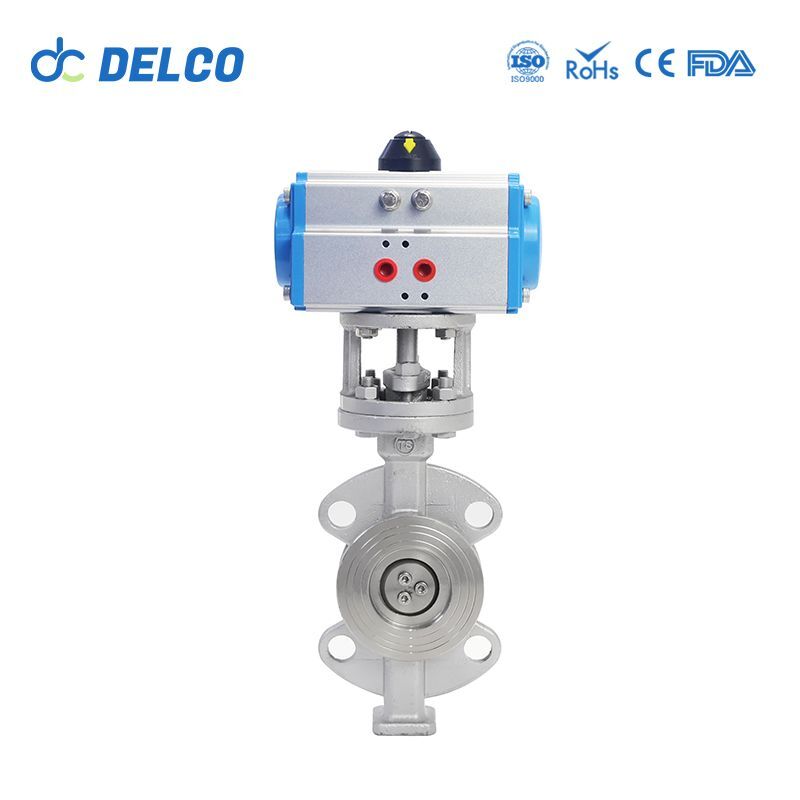

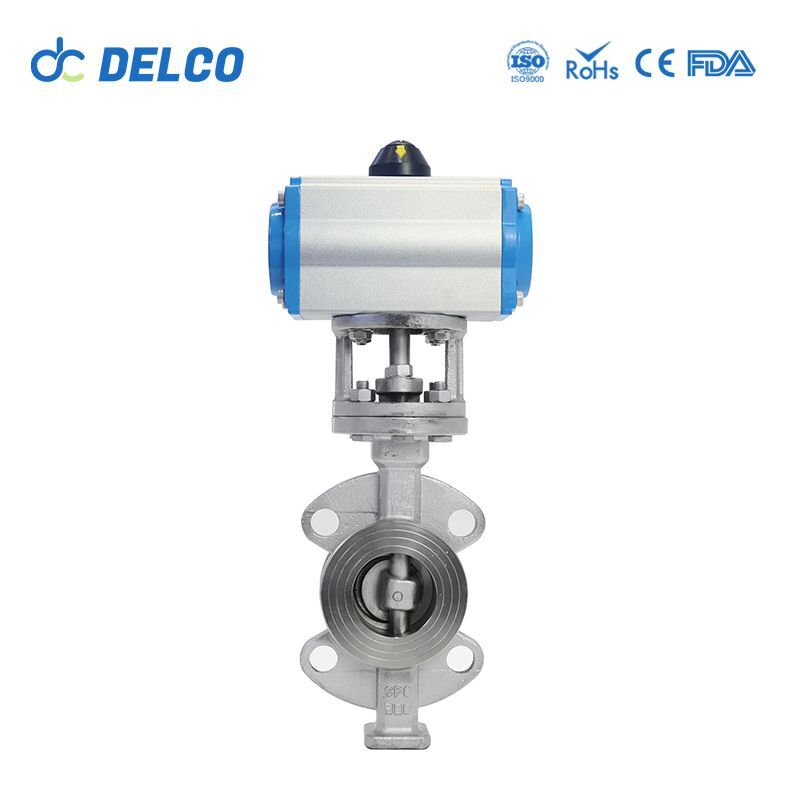

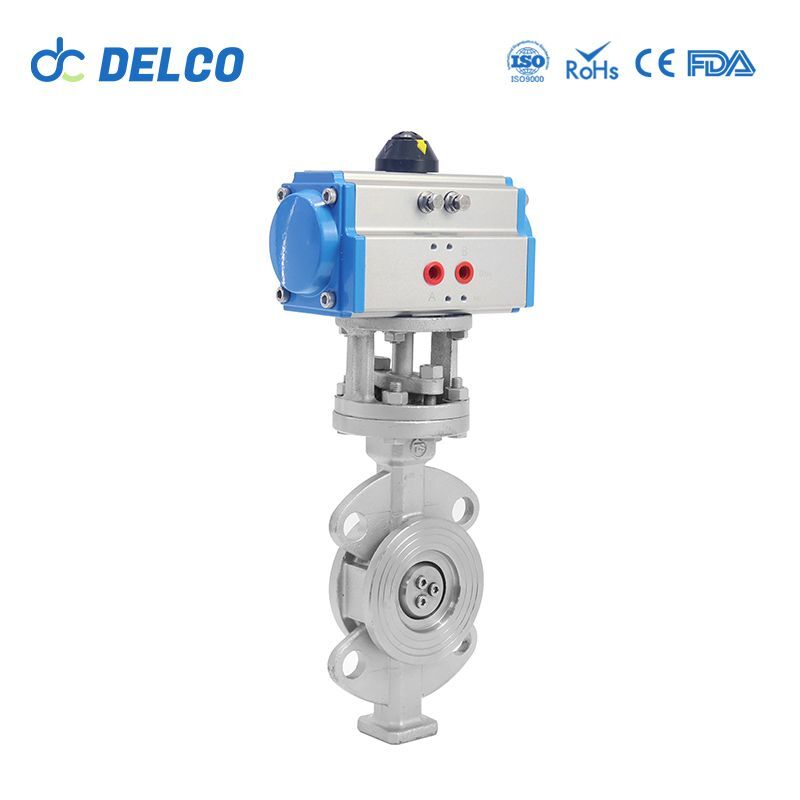

What Is a Trieccentric pneumatic actuator Butterfly Valve？
The three eccentric butterfly valve finds widespread application across various industries including metallurgy, electric power, petrochemicals, water supply and drainage, as well as municipal construction. It is specifically tailored for use in industrial pipelines where the medium temperature does not exceed 425 ℃.
Featuring a double security structure, this valve conforms to tritec design standards in accordance with API609, BS5155 ANSI B 16.34, and ASME SEC VIII. It serves the dual purpose of regulating flow and breaking fluid within the pipeline.
Constructed from materials such as cast iron, cast steel, and stainless steel, this valve offers durability and reliability in demanding environments. Its non-blind area design ensures minimal friction between the butterfly plate and valve seat, enhancing operational efficiency.
Butterfly Valves：
| 体 | サイズ範囲 | ボディ素材 | 接続を終了 | 作動圧力 | 構造 |
| DN50~DN400 | Stainless tseel | Wafer, Flange | 1.0, 1.6MPa | Midline Structure/ A-type | |
| バルブ部品 | シーリング材 | コア材料 | ステム材質 | 対象メディア | |
| ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | 水、油、ガス、液体、蒸気、粉末、防錆ベース | ||
Trieccentric pneumatic actuator Butterfly Valves Features：
- For regulating flow and breaking fluid. Material: cast iron, cast steel, stainless steel
- Non-blind area design: there is almost no friction between butterfly plate and valve seat
- Thin layer valve seat structure, Replaceable seal pair, Balanced fixed structure
- Body seat construction, install the valve seat on the body
The valve incorporates a thin-layered valve seat structure with replaceable seal pairs, facilitating maintenance and prolonging service life. Additionally, its balanced fixed structure and body seat construction ensure stable performance and easy installation by mounting the valve seat directly onto the body.
バタフライバルブの技術的パラメータ：
空気源プロセッサ: 空気圧トリプレットは、空気圧バルブの重要な付属品であり、フィルタリング、減圧、潤滑の機能を兼ね備えています。減圧バルブは、媒体のエネルギーを利用して、入口圧力を安定した出口圧力に調整します。2 ピース アセンブリでは、圧縮された計器用空気のフィルタリング用にフィルターと結合します。3 ピース構成では、空気に潤滑を追加して、効率的な動作を保証します。
空気圧ソレノイドバルブ: 空気圧ソレノイド バルブは方向制御バルブとも呼ばれ、空気圧バルブの開閉を制御するための重要なコンポーネントです。磁化と消磁によって機能し、電圧信号に基づいてガスの流れを方向付けます。ガス源と回路の流れを管理するためによく使用されるこれらのバルブは、電圧信号を通じてバルブの動作を正確に制御します。
リミットスイッチ: バルブ リミット スイッチはトラベル スイッチとも呼ばれ、自動制御システムにおける重要な現場機器です。バルブの状態を検出し、開位置または閉位置の信号を出力します。このスイッチは、プログラマーによる後続のプログラムの確認と実行に不可欠です。さらに、システム内のバルブ インターロック保護とリモート アラーム表示の重要なコンポーネントとして機能します。機械装置の移動限界位置を効果的に表示し、フィードバックを提供します。
バルブポジショナー: バルブ ポジショナーは空気圧制御バルブの重要なコンポーネントであり、バルブの位置を正確に制御できます。バルブ ステムの変位信号を入力フィードバックとして、コントローラの出力信号を制御信号として使用します。これらの信号を比較することで、偏差があるとアクチュエータ出力信号の調整がトリガーされ、バルブ ステムの変位とコントローラの出力が直接対応します。
手動デバイス: 手動装置は、空気圧アクチュエータ アセンブリを補完する重要なコンポーネントです。90° 開きのバタフライ バルブおよびボール バルブの手動または空気圧操作を容易にします。このメカニズムは、バルブ操作の汎用性と柔軟性を確保するために重要であり、必要に応じて手動と自動の両方の制御を可能にします。
