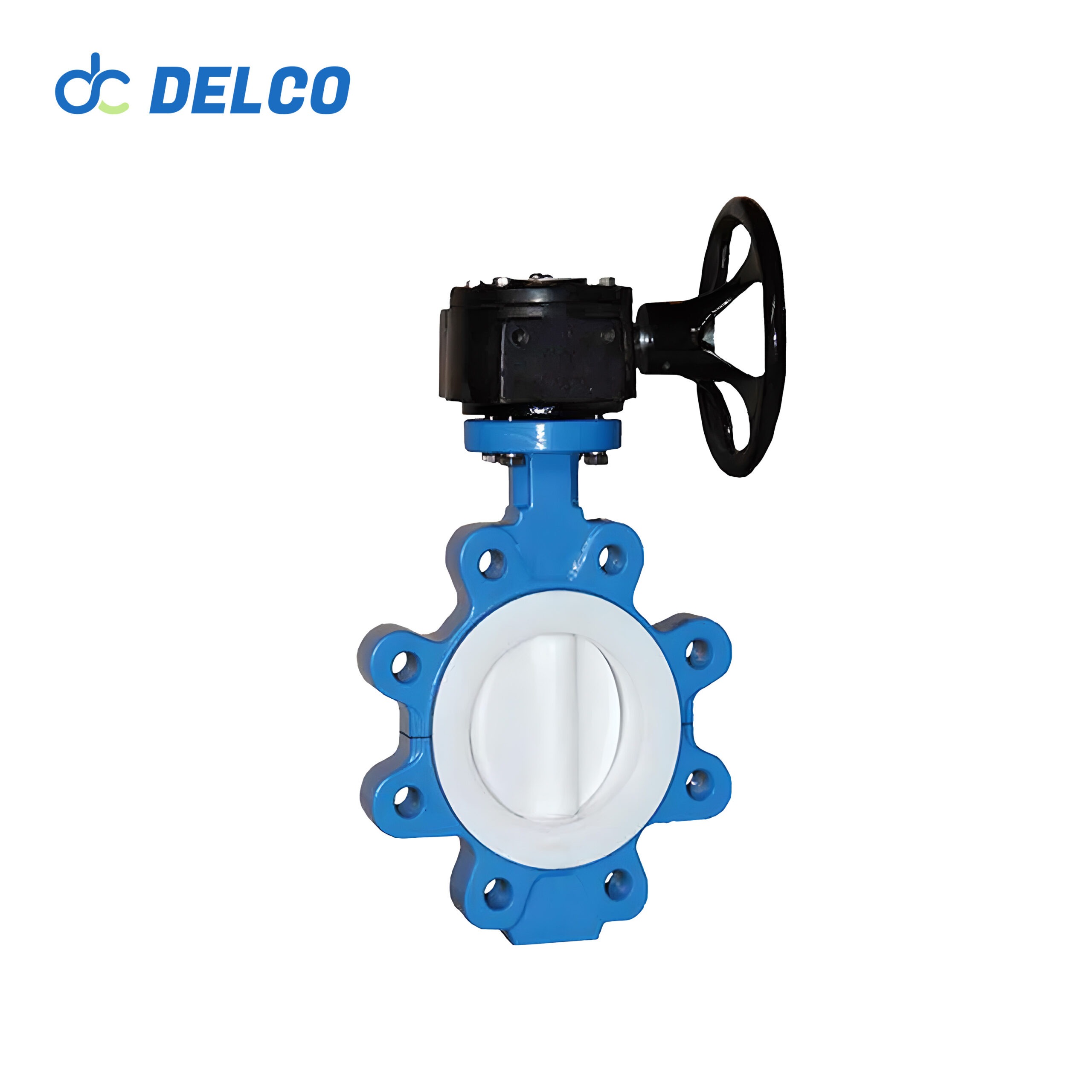

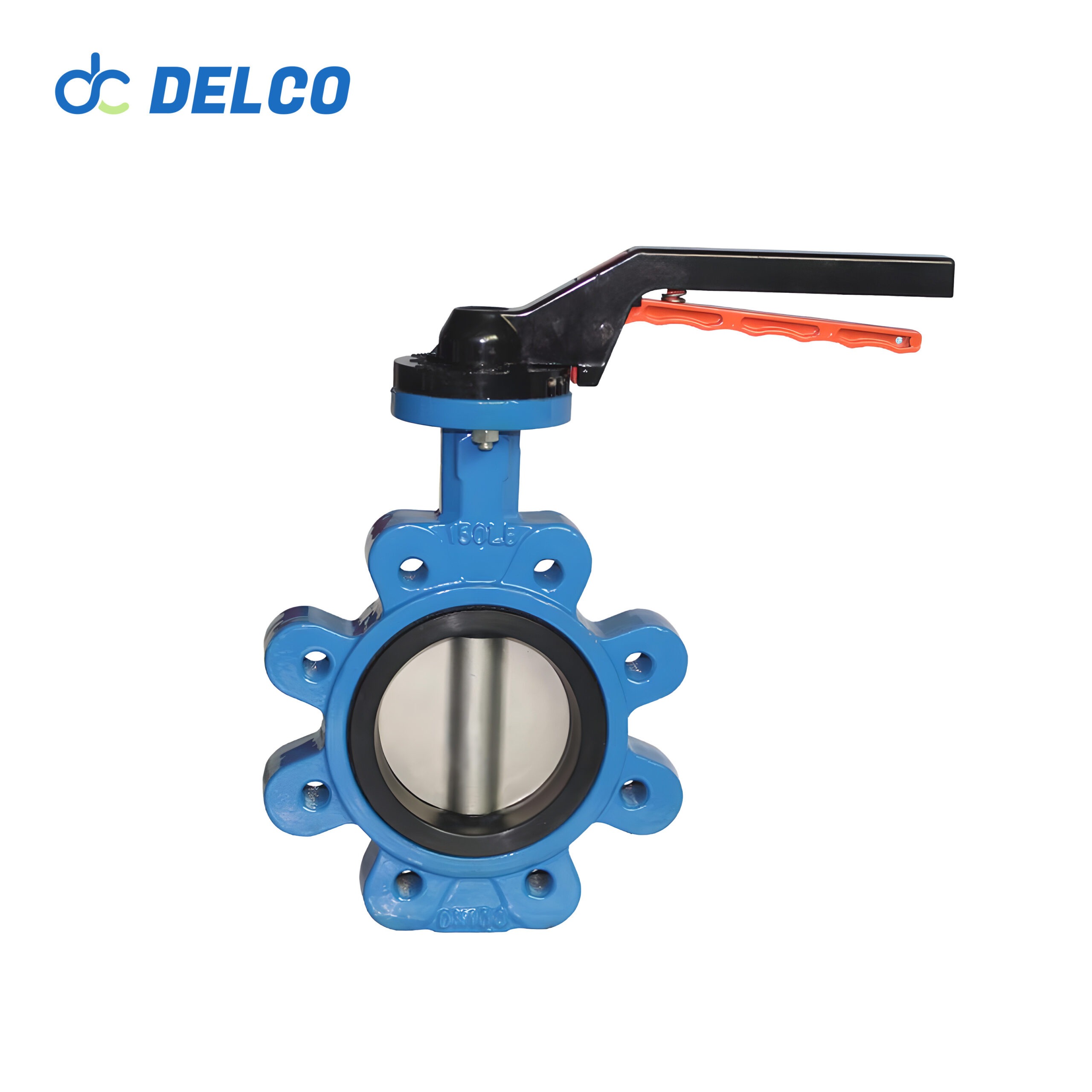

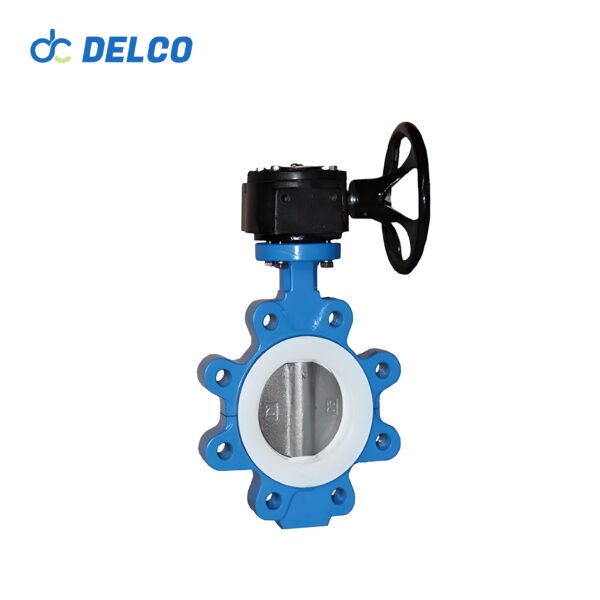

手動鋳鉄ラグ型バタフライバルブ（ハンドル付き）
手動ラグ型バタフライバルブは、ダブルヘッドボルトを使用して2つのパイプフランジの間にバルブを接続します。構造がシンプルで、サイズがコンパクトで、重量が軽いという大きな利点があり、全体がいくつかの主要コンポーネントで構成されています。バタフライバルブはセンターライン設計を採用し、クランプ、千鳥、ラグなどのさまざまな取り付け方法をサポートしているため、通常ボルトを固定するための2番目のフランジがないパイプラインの端での使用に最適です。取り付け中、バルブの両側のフランジはボルトで個別に固定されるため、ボルトがバルブ本体とシール面に直接作用することがなくなり、シールの耐用年数が長くなります。
当社のバルブ製品は、優れた互換性と適応性を備えており、さまざまな作業条件でコスト効率の高いソリューションを提供できるだけでなく、各バタフライバルブを電気式または空気圧式アクチュエータと組み合わせて使用できるため、さまざまな駆動ニーズに柔軟に対応できます。
モデル: LTD71X-手動ラグ型バタフライバルブ
サイズ範囲:2インチから16インチ
圧力範囲: 1.0～1.6MPa
材料: 鋳鉄、鋳鋼、ダクタイル鋳鉄、ステンレス鋼
特徴
- シール寿命を延ばす:ラグバタフライバルブを取り付けると、両方のフランジがボルトで独立して固定されるため、バルブ本体とシール面へのボルトの突出が回避され、シールの寿命が延びます。
- 排出位置に適しています: ラグ設計により、排出位置への設置が容易になり、迅速な分解と設置が可能になり、操作とメンテナンスの効率が向上します。
- シール性能の向上：ラグバタフライバルブはクランプ接続よりも短いボルトを使用するため、ボルトのクリープによる漏れのリスクが低減し、シール性能が向上します。
- 優れた流体制御:バタフライバルブが完全に開いているとき、バタフライプレートの厚さは、バルブ本体を通る媒体の流れに対する唯一の抵抗であるため、圧力降下が少なく、流量制御性能が優れており、正確な流量調整に適しています。
- 複数のシールタイプ: 弾性シールと金属シールの 2 つの選択肢を提供します。弾性シールはバルブ本体に埋め込むか、バタフライ プレートの周囲に取り付けることができ、高いシール要件に適しています。金属シールは、高温および高圧の作業条件に適しています。
技術的パラメータ
| ポートサイズ: | 2インチから16インチ | 材料： | 鋳鉄、鋳鋼、ダクタイル鋳鉄、ステンレス鋼 |
| プレッシャー： | 1.0～1.6MPa | 発送場所: | 中国広東省 |
| 保証： | 12 蛾 | 関数： | 手動 / ウォームギア |
| バタフライプレート： | 鋳鋼、ステンレス鋼、特殊材料 | 適切なメディア | 油、水、塩水、苛性ソーダ、海水、硝酸、硫酸など。 |
応用
1. 化学産業
化学製品の製造プロセスでは、ラグバタフライバルブを使用して、硝酸、塩酸、硫酸、苛性アルカリ溶液などのさまざまな腐食性媒体の流れを制御および遮断し、製造プロセスの安全性と効率を確保します。
2.石油化学産業
ラグバタフライバルブは、石油や天然ガスの精製と処理に使用され、石油、蒸気、空気、ガスの流れを調節および遮断して、生産効率と安全性を高めます。
3. 製錬
ラグバタフライバルブは、金属精錬において、高温の蒸気、SO2、およびその他のガスを調節および遮断して、精錬プロセスの安定した動作を確保するために使用されます。
4. 製薬業界
ラグバタフライバルブは、医薬品製造の純度と安定性を確保するために、医薬品製造プロセスにおける純水、塩水、海水、その他の媒体の流れを調節および遮断するために使用されます。
5. 食品産業
食品加工では、ラグバタフライバルブは、食品生産機器の安全性と衛生を確保するために、水、空気、CO2、およびその他の媒体の流れを調節および遮断するために使用されます。
