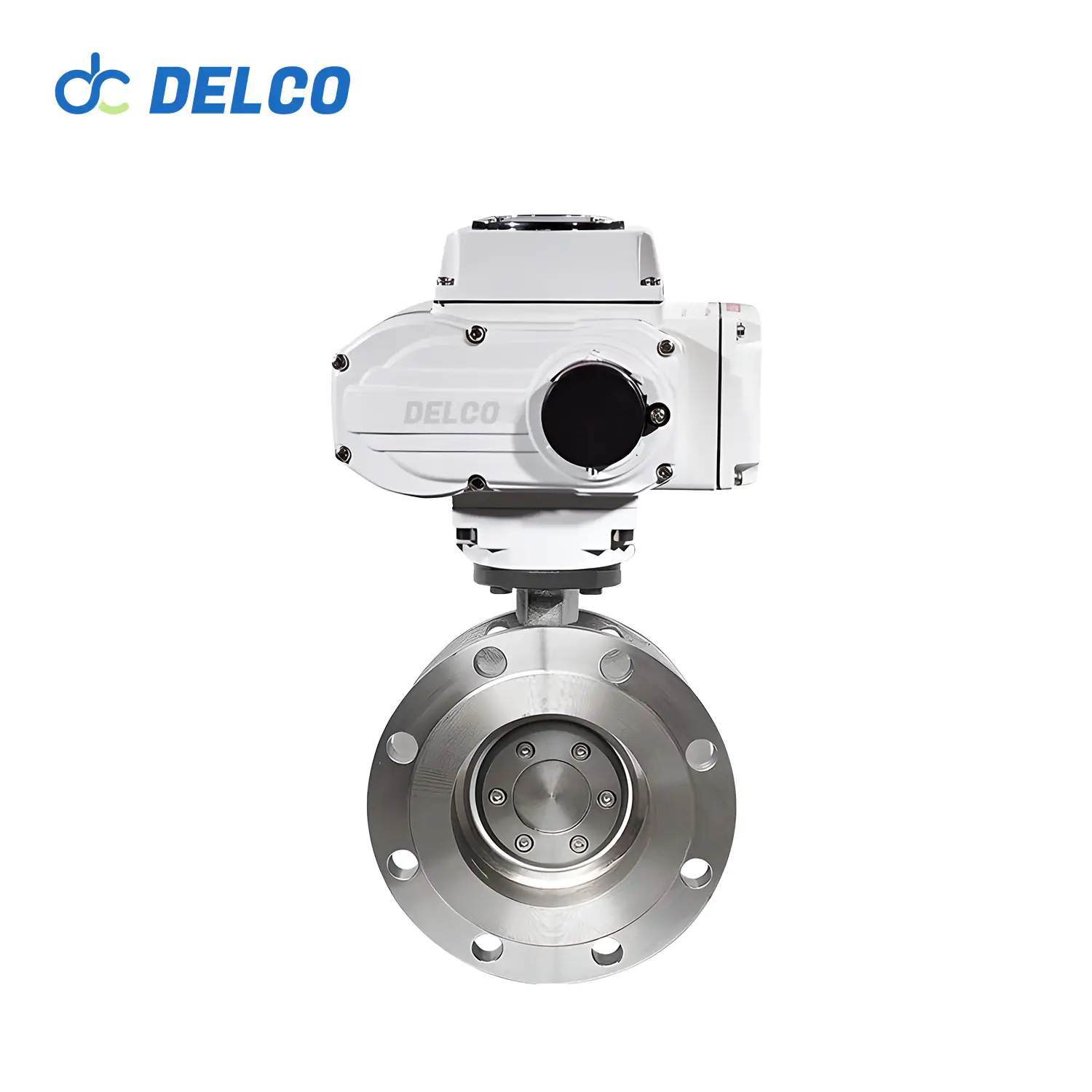

電動ハードシールフランジバタフライバルブ-DK56-FB-G
電動ハードシール フランジ バタフライ バルブは、パイプライン内の流体の流れを正確かつ確実に制御するように設計されています。ハードシール設計による堅牢な構造を特徴とし、高圧条件下でも確実に遮断し、漏れを最小限に抑えます。電動作動機構によりリモート制御と自動化が可能になり、これらのバルブは正確な流量制御と監視を必要とする用途に適しています。
電動ハードシール フランジ バタフライ バルブは、パイプライン内の流体の流れを正確かつ確実に制御するように設計されています。ハードシール設計による堅牢な構造を特徴とし、高圧条件下でも確実に遮断し、漏れを最小限に抑えます。
モデル: フランジバタフライバルブ
サイズ範囲: 2インチから16インチ
圧力範囲: 1.6MPa～6.4MPa
材質: ステンレス鋼304/316または鋳鋼
説明
の運営 電動ハードシールフランジバタフライバルブ バルブ ディスクとシートの相互作用に基づいています。バルブが開いているときは、ディスクが回転して流体がパイプラインを通過できるようにします。バルブが閉じると、ディスクがシートに対してしっかりと密閉され、漏れを防ぎ、流量を制御します。電気アクチュエータがバルブ操作を駆動し、制御システムから信号を受信して、必要に応じてバルブの位置を調整します。
結論として、電動ハードシール フランジ バタフライ バルブは、工業用途における正確な流体制御のための信頼性が高く効率的なソリューションを提供します。高度なシーリング技術、電動作動機能、および多用途設計を備えたこれらのバルブは、幅広い用途にわたって最適なパフォーマンスと信頼性を提供し、さまざまな業界の流体制御の課題に最適な選択肢となります。
ハードシールフランジバタフライバルブの技術パラメータ
| バルブ本体 | バルブ部品 | ||
| 公称サイズ | DN50-DN400 | シーリング材 | ステンレス鋼 |
| ボディ素材 | ステンレス鋼 | ディスク材質 | ステンレス鋼 |
| エンド接続 | 正中線構造 | ステム材質 | ステンレス鋼 |
| 動作圧力 | 1.6 /6.4 MPa(16 / 64 bar) | 対象メディア | 水、空気、ガス、石油、オイル、液体 |
| 構造 | 正中線構造A型 | 設計基準 | GB、ASMI |
ハードシールフランジバタフライバルブの特徴とコンポーネント:
- ハードシール設計: ハードシール設計により、優れたシール性能と長期耐久性が保証され、漏れのリスクが最小限に抑えられ、厳しい環境でも信頼性の高い動作が保証されます。
- 電動アクチュエータ: 電動アクチュエータはバルブの位置を正確に制御し、リモート操作と自動化を可能にします。特定の制御信号に応答し、それに応じてバルブの開度を調整するようにプログラムできます。
- フランジ接続: フランジ接続により、設置とメンテナンスが容易になり、パイプライン システムへの迅速かつ安全な接続が可能になります。
- ステンレス鋼構造: 多くの電動ハードシールフランジバタフライバルブはステンレス鋼で作られており、優れた耐腐食性と耐久性を備え、耐用年数が長くなります。
- 位置フィードバック: 一部のバルブには位置フィードバック デバイスが装備されており、制御システムにバルブ位置に関するリアルタイム情報を提供して、監視と制御を強化します。
ハードシールフランジバタフライバルブの利点:
- 正確な制御: 電動アクチュエータにより、バルブディスクの正確な位置決めが可能になり、正確な流量調整と制御が可能になります。
- リモート操作: 電動アクチュエータは遠隔操作と自動化を容易にし、手動介入の必要性を減らし、運用効率を向上させます。
- 信頼性の向上: ハードシール設計と堅牢な構造により、信頼性の高いパフォーマンスと最小限のメンテナンス要件が保証され、ダウンタイムと運用コストが削減されます。
- 汎用性: 電動ハードシールフランジバタフライバルブは、多様なアプリケーション要件に合わせて、さまざまなサイズ、圧力定格、構成で提供されています。
- コスト効率: これらのバルブは高度な機能を備えているにもかかわらず、流体制御アプリケーションにコスト効率の高いソリューションを提供し、長期的な価値とパフォーマンスを実現します。
電動アクチュエータ:
ON/OFF型電動アクチュエータ： 90 度回転を特徴とするこのアクチュエータは、AC/DC 電源、信号制御、および手動オーバーライド機能を備えています。最大 4000Nm の高トルクにより、厳しい環境でも信頼性の高いパフォーマンスを保証します。
変調型電動アクチュエータ： このアクチュエーターを使用すると、開閉角度を 0 度から 90 度までスムーズに調整できます。AC/DC 電源、信号制御、手動オーバーライドを備え、正確な制御と最大 4000Nm の高トルクを実現します。
インテリジェント型電動アクチュエータ： インテリジェントアクチュエーターを使用して簡単に制御し、開閉角度を正確に調整できます。便利な監視用の LED ディスプレイ画面を備え、AC/DC 電源、信号制御、手動オーバーライド、最大 4000Nm の高トルクを提供します。
| 製品モデル: | DK-56-FB-G | ハウジング材質: | アルミニウム合金 |
| 防水レベル: | IP67 | モーター電源: | 24/110/220/380V AC±10％、24/110/220VDC 50/60HZ±10％ |
| モーター： | かご形非同期モータ | 旅程： | 90°～270±10°（90°以上は事前） |
| フェイルセーフ: | 内蔵熱保護オン: 120°C±5°C | 動作温度: | 97℃±15℃ |
| インジケータ： | 連続位置表示 | 手動操作: | 機械式ハンドル |
| セルフロック装置: | タービンとウォーム機構はセルフロック機能を提供する | 機械的制限: | 2つの外部調整 |
| 端子穴: | M18 | 周囲温度: | -20℃〜70℃ |
| 潤滑: | アルミ系グリース EPタイプ | 材料： | スチール、アルミニウム合金、アルミニウム青銅、ポリカーボネート |
| 周囲湿度: | 90%まで | 侵入保護: | IP65； IP67； IP68 |
| 防爆グレード: | Exd II BT4；Exd II CT6 | 周囲温度: | -25℃〜55℃ |
| 周囲湿度: | 10~90%RH | 耐震性能: | XYZ 10グラム、0.2-34HZ 30分 |
| コーティング： | 乾燥粉末、エポキシポリエステル | 製造基準: | GB/JB/HG/HG/ANSI/API/JIS/DIN/その他の規格カスタマイズ |
空気源プロセッサ: 空気圧トリプレットは、空気圧バルブの重要な付属品であり、フィルタリング、減圧、潤滑の機能を兼ね備えています。減圧バルブは、媒体のエネルギーを利用して、入口圧力を安定した出口圧力に調整します。2 ピース アセンブリでは、圧縮された計器用空気のフィルタリング用にフィルターと結合します。3 ピース構成では、空気に潤滑を追加して、効率的な動作を保証します。
空気圧ソレノイドバルブ: 空気圧ソレノイド バルブは方向制御バルブとも呼ばれ、空気圧バルブの開閉を制御するための重要なコンポーネントです。磁化と消磁によって機能し、電圧信号に基づいてガスの流れを方向付けます。ガス源と回路の流れを管理するためによく使用されるこれらのバルブは、電圧信号を通じてバルブの動作を正確に制御します。
リミットスイッチ: バルブ リミット スイッチはトラベル スイッチとも呼ばれ、自動制御システムにおける重要な現場機器です。バルブの状態を検出し、開位置または閉位置の信号を出力します。このスイッチは、プログラマーによる後続のプログラムの確認と実行に不可欠です。さらに、システム内のバルブ インターロック保護とリモート アラーム表示の重要なコンポーネントとして機能します。機械装置の移動限界位置を効果的に表示し、フィードバックを提供します。
バルブポジショナー: バルブ ポジショナーは空気圧制御バルブの重要なコンポーネントであり、バルブの位置を正確に制御できます。バルブ ステムの変位信号を入力フィードバックとして、コントローラの出力信号を制御信号として使用します。これらの信号を比較することで、偏差があるとアクチュエータ出力信号の調整がトリガーされ、バルブ ステムの変位とコントローラの出力が直接対応します。
手動デバイス: 手動装置は、空気圧アクチュエータ アセンブリを補完する重要なコンポーネントです。90° 開きのバタフライ バルブおよびボール バルブの手動または空気圧操作を容易にします。このメカニズムは、バルブ操作の汎用性と柔軟性を確保するために重要であり、必要に応じて手動と自動の両方の制御を可能にします。
