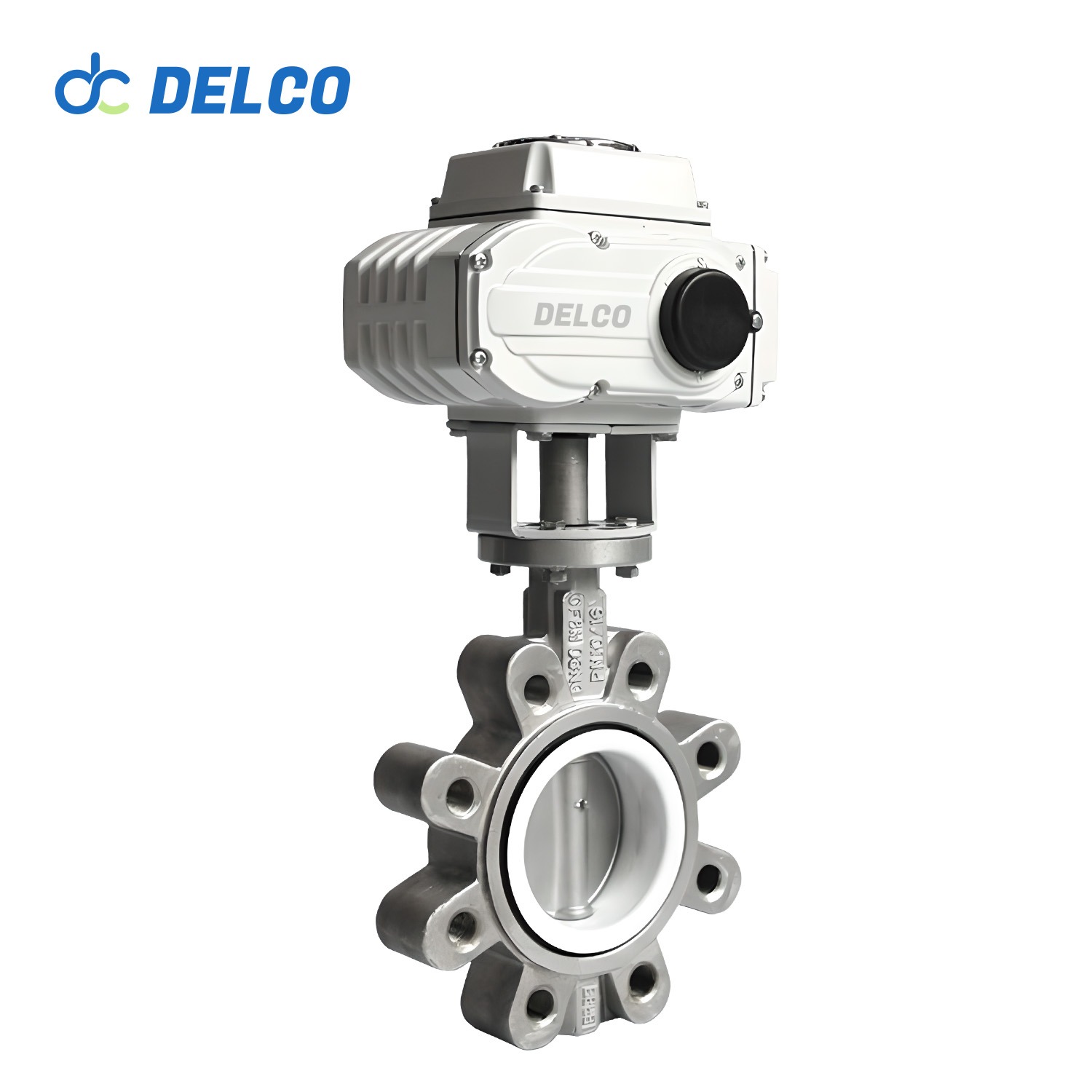

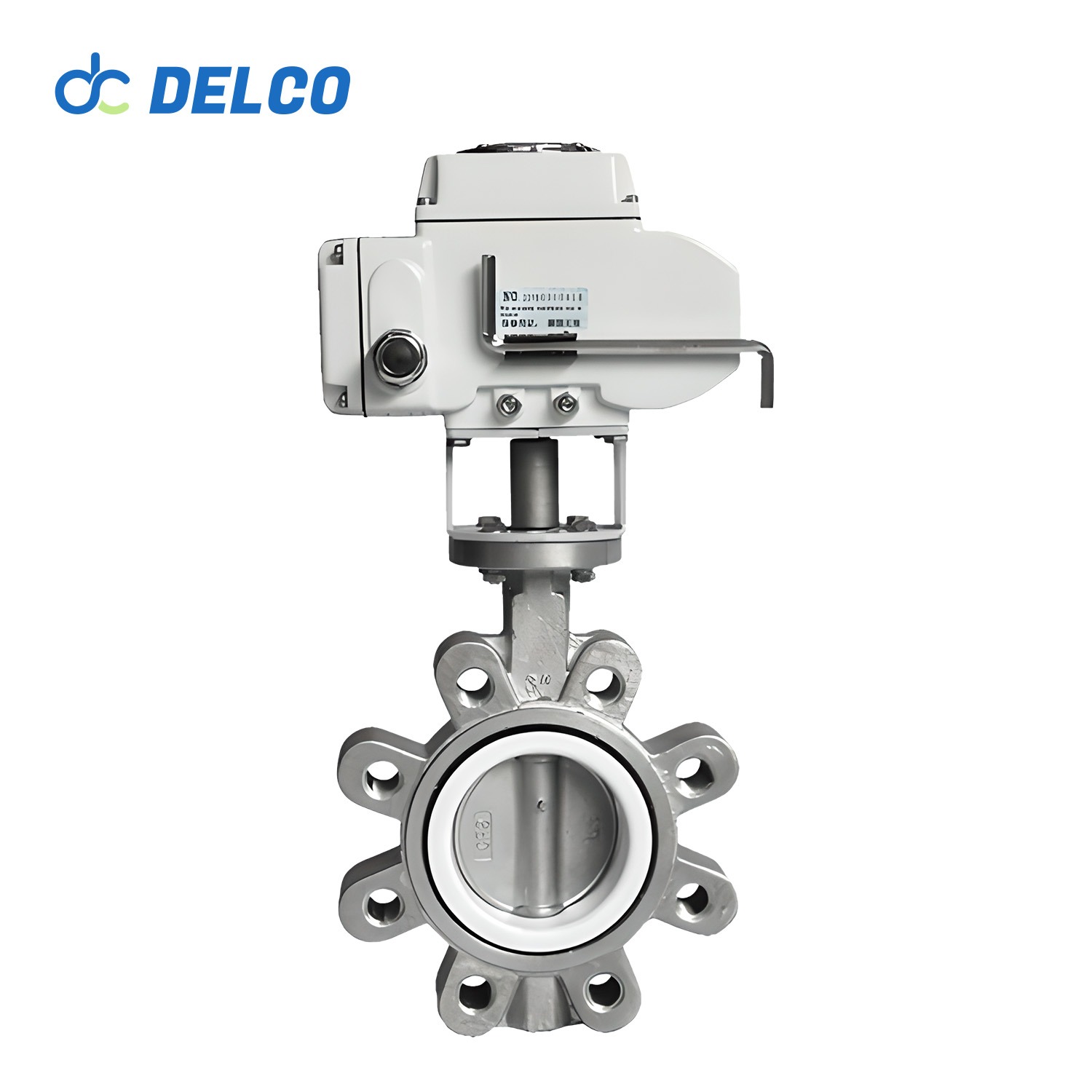

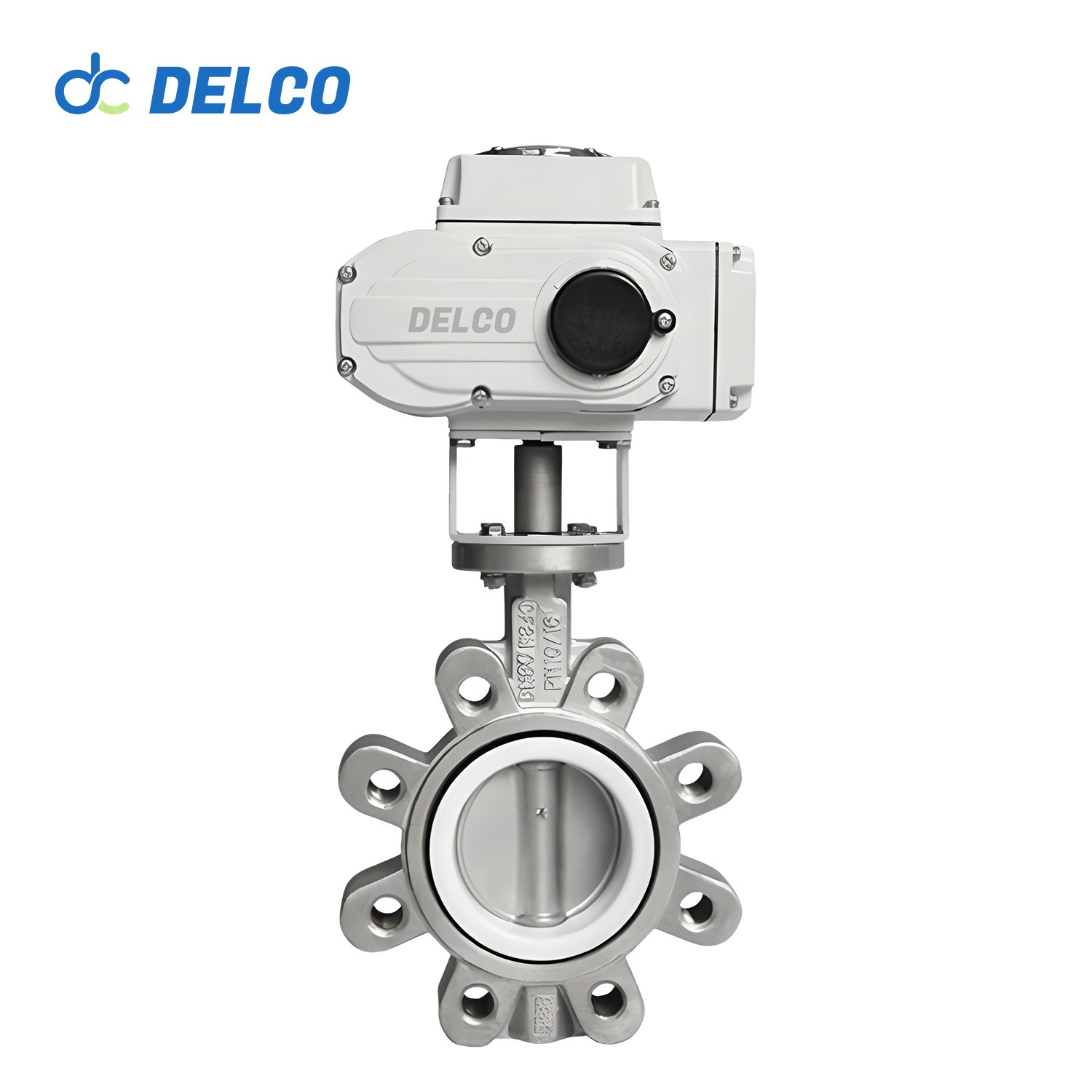

DELCO 電動ステンレスラグ型バタフライバルブ-DK56-LB-S

The electric stainless steel lug type butterfly valve is an essential valve equipment used for controlling fluid flow. Made from stainless steel, this valve features a simple structure, convenient operation, and reliable performance. Controlled by an electric actuator, it is suitable for controlling various media in industrial pipeline systems.

Technical Parameters:

  • Pressure Rating: PN10/PN16
  • Nominal Diameter: 2” to 16”
  • Media Temperature: -20°C to +200°C
  • Power Supply Voltage: 220VAC, 380VAC, 24VDC, etc.
  • Control Mode: Electric, Manual,Pneumatic, etc.
  • Sealing Material: EPDM, PTFE, Metal Sealing, etc.
見積もりを依頼する

説明

The electric stainless steel lug type butterfly valve is a reliable and easy-to-operate fluid control device suitable for various industrial pipeline systems. With excellent corrosion resistance, good sealing performance, and stable control characteristics, it is an ideal choice for fluid control in industrial applications. We are committed to providing high-quality products and professional services to meet the diverse needs of customers and promote industrial development together.

Designed with stability and efficiency in mind, this butterfly valve guarantees stable control characteristics, allowing for precise regulation of fluid flow rates and pressures. Its ease of operation makes it an ideal choice for various industrial applications, where efficiency and reliability are paramount.

Butterfly Valve

Stainless Steel Lug Type Butterfly Valve technical Parameter

バルブ本体公称サイズボディ素材エンド接続動作圧力構造
DN50-DN400ステンレス鋼Lug type1.0 / 1.6 MPa
(10 / 16 bar)		Midline structure A type
バルブ部品シーリング材ディスク材質ステム材質対象メディア設計基準
PTFE、EPDMステンレス鋼ステンレス鋼水、空気、ガス、石油、オイル、液体GB, ASMI
オン/オフタイプ規制タイプ現場作業電圧オプション保護クラス
Feedback: the active contact signal,
passive contact signal, resistance,
4-20mA		入力および出力信号: DC 4-20mA、DC 0-10V、DC 1-5Vフィールド、リモートコントロールスイッチ規制、MODBUS、PROFIBUSフィールドバスAC110-240V 380V 50/60HZ: DC12V、DC24V、特別電圧はカスタマイズ可能IP65、防爆構造もご用意しております: EX ll BT4

Stainless Steel Lug Type Butterfly Valves Product Features:

  • Stainless Steel Material: Manufactured from high-quality stainless steel, this butterfly valve offers excellent corrosion resistance and oxidation resistance, making it suitable for use with corrosive media in pipeline systems.

  • Lug Type Design: With a lug connection design, installation is convenient and reliable, suitable for applications requiring fixed installation on pipelines.

  • Stem Type: Employing a stem type design, this valve is operated by an electric actuator for easy operation and rapid action.

  • Double Eccentric Butterfly Disc Structure: Designed with a double eccentric butterfly disc structure, it features low torque and excellent flexibility, enabling quick opening and closing even under low pressure.

  • Sealing Performance: Equipped with elastic or metal sealing structure, the valve ensures excellent sealing performance, effectively preventing media leakage.

  • Fire-resistant Design: Some models come with optional fire-resistant designs, offering high fire resistance and suitability for applications with stringent fire safety requirements.

  • Wide Application: Widely used in industries such as chemical, petroleum, power generation, metallurgy, and papermaking for controlling fluid flow and pressure.

Butterfly Valves Application Scenarios:

  • Chemical Industry: Used for controlling flow of acid, alkali, organic solvents, etc.
  • Petroleum Industry: Suitable for fluid control in oil pipelines, such as crude oil, natural gas, etc.
  • Power Generation Industry: Applied in circulation water systems, supply systems, etc., in thermal power plants and nuclear power stations.
  • Metallurgical Industry: Utilized in cooling water systems, dust removal systems, etc., in steel plants.
  • Papermaking Industry: Used in water treatment systems, wastewater treatment systems, etc., in paper mills.

電動アクチュエータ:

Plastic Butterfly Valve
Electric Actuator

ON/OFF型電動アクチュエータ： 90 度回転を特徴とするこのアクチュエータは、AC/DC 電源、信号制御、および手動オーバーライド機能を備えています。最大 4000Nm の高トルクにより、厳しい環境でも信頼性の高いパフォーマンスを保証します。

変調型電動アクチュエータ： このアクチュエーターを使用すると、開閉角度を 0 度から 90 度までスムーズに調整できます。AC/DC 電源、信号制御、手動オーバーライドを備え、正確な制御と最大 4000Nm の高トルクを実現します。

インテリジェント型電動アクチュエータ： インテリジェントアクチュエーターを使用して簡単に制御し、開閉角度を正確に調整できます。便利な監視用の LED ディスプレイ画面を備え、AC/DC 電源、信号制御、手動オーバーライド、最大 4000Nm の高トルクを提供します。

製品モデル: DK56-LB-S ハウジング材質: アルミニウム合金
防水レベル: IP67 モーター電源: 24/110/220/380V AC±10％、24/110/220VDC 50/60HZ±10％
モーター： かご形非同期モータ 旅程： 90°～270±10°（90°以上は事前）
フェイルセーフ: 内蔵熱保護オン: 120°C±5°C 動作温度: 97℃±15℃
インジケータ： 連続位置表示 手動操作: 機械式ハンドル
セルフロック装置: タービンとウォーム機構はセルフロック機能を提供する 機械的制限: 2つの外部調整
端子穴: M18 周囲温度: -20℃〜70℃
潤滑: アルミ系グリース EPタイプ 材料： スチール、アルミニウム合金、アルミニウム青銅、ポリカーボネート
周囲湿度: 90%まで 侵入保護: IP65； IP67； IP68
防爆グレード: Exd II BT4；Exd II CT6 周囲温度: -25℃〜55℃
周囲湿度: 10~90%RH 耐震性能: XYZ 10グラム、0.2-34HZ 30分
コーティング： 乾燥粉末、エポキシポリエステル 製造基準: GB/JB/HG/HG/ANSI/API/JIS/DIN/その他の規格カスタマイズ
