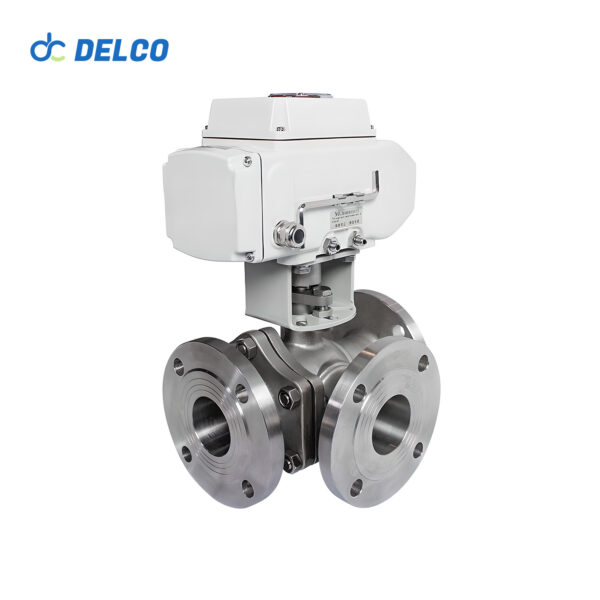

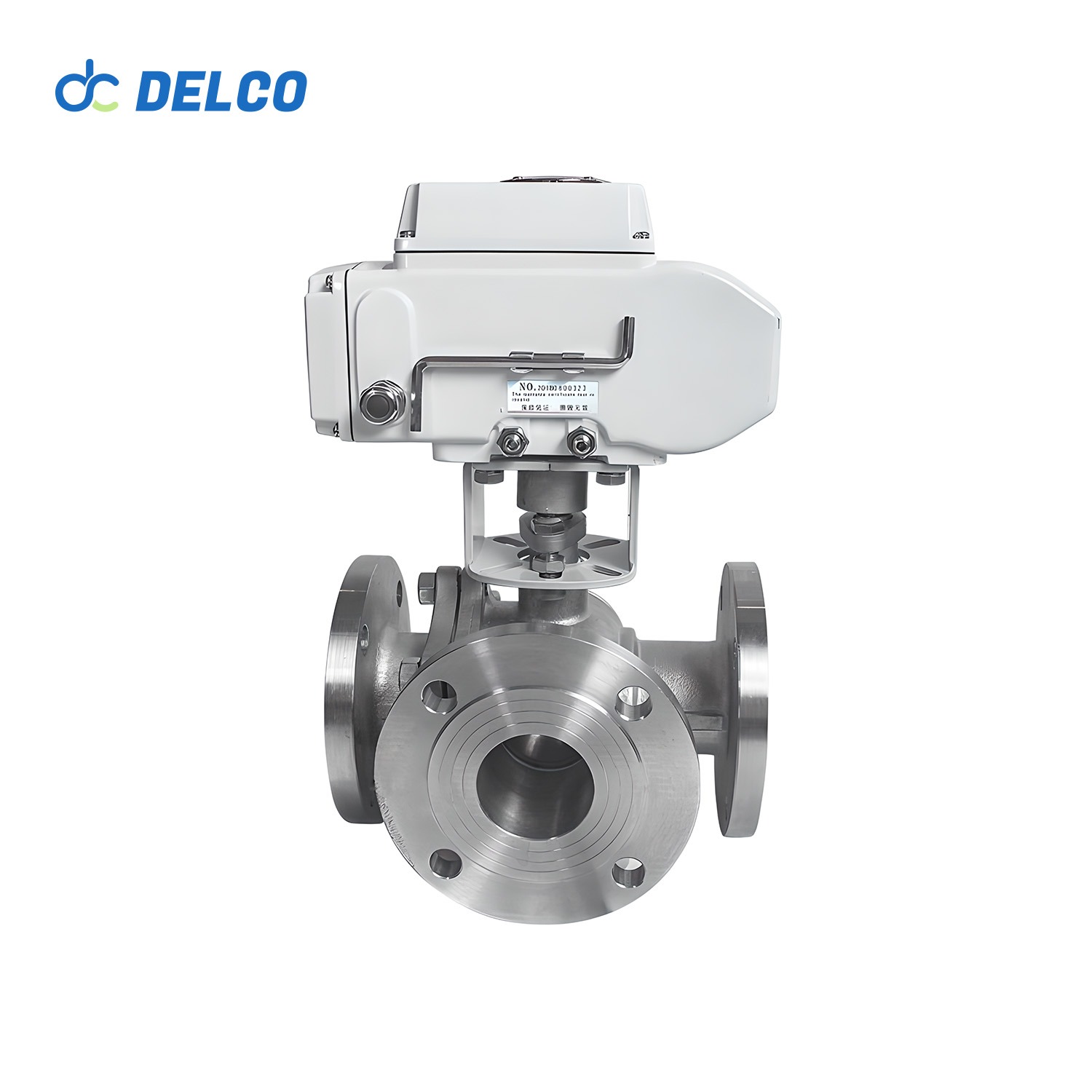

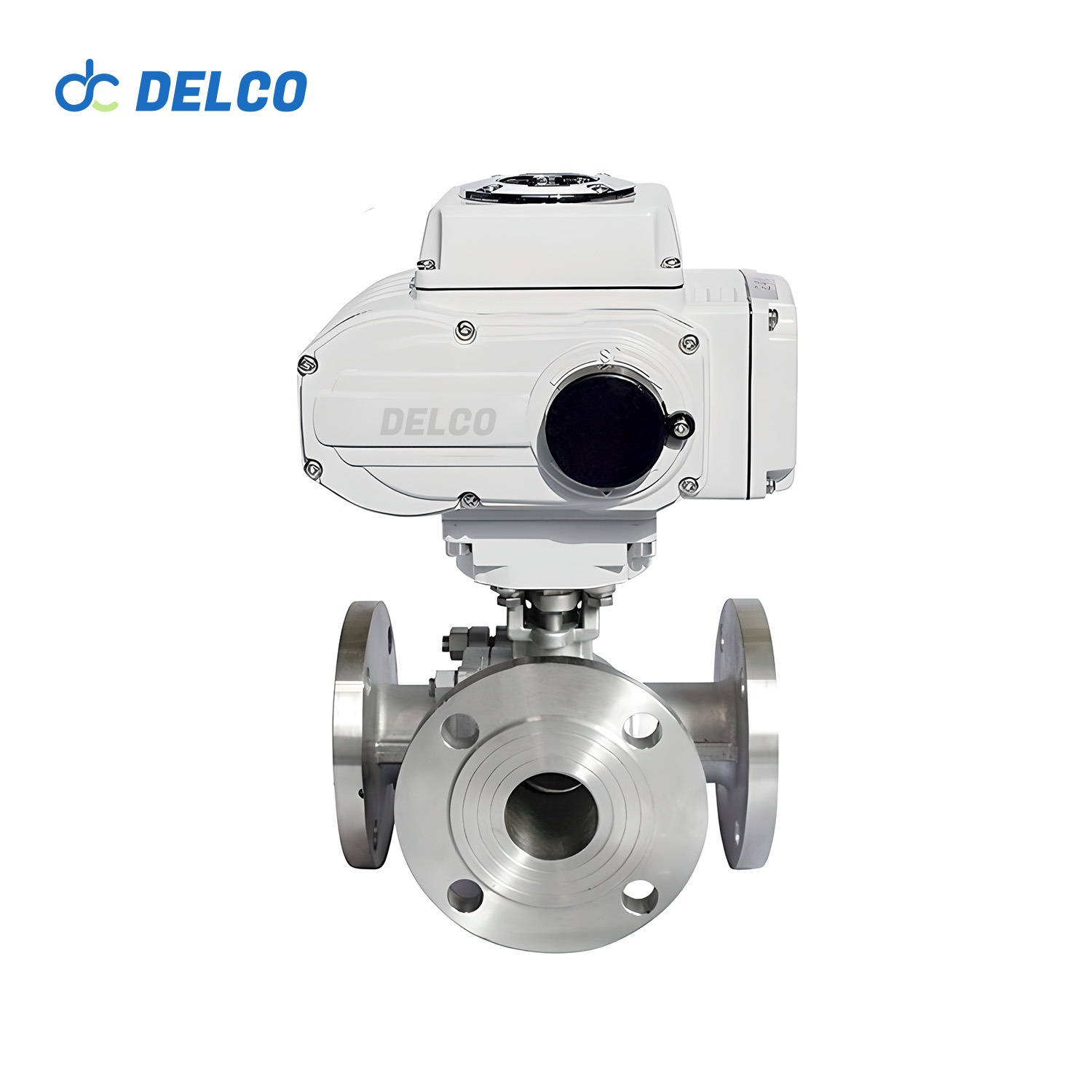

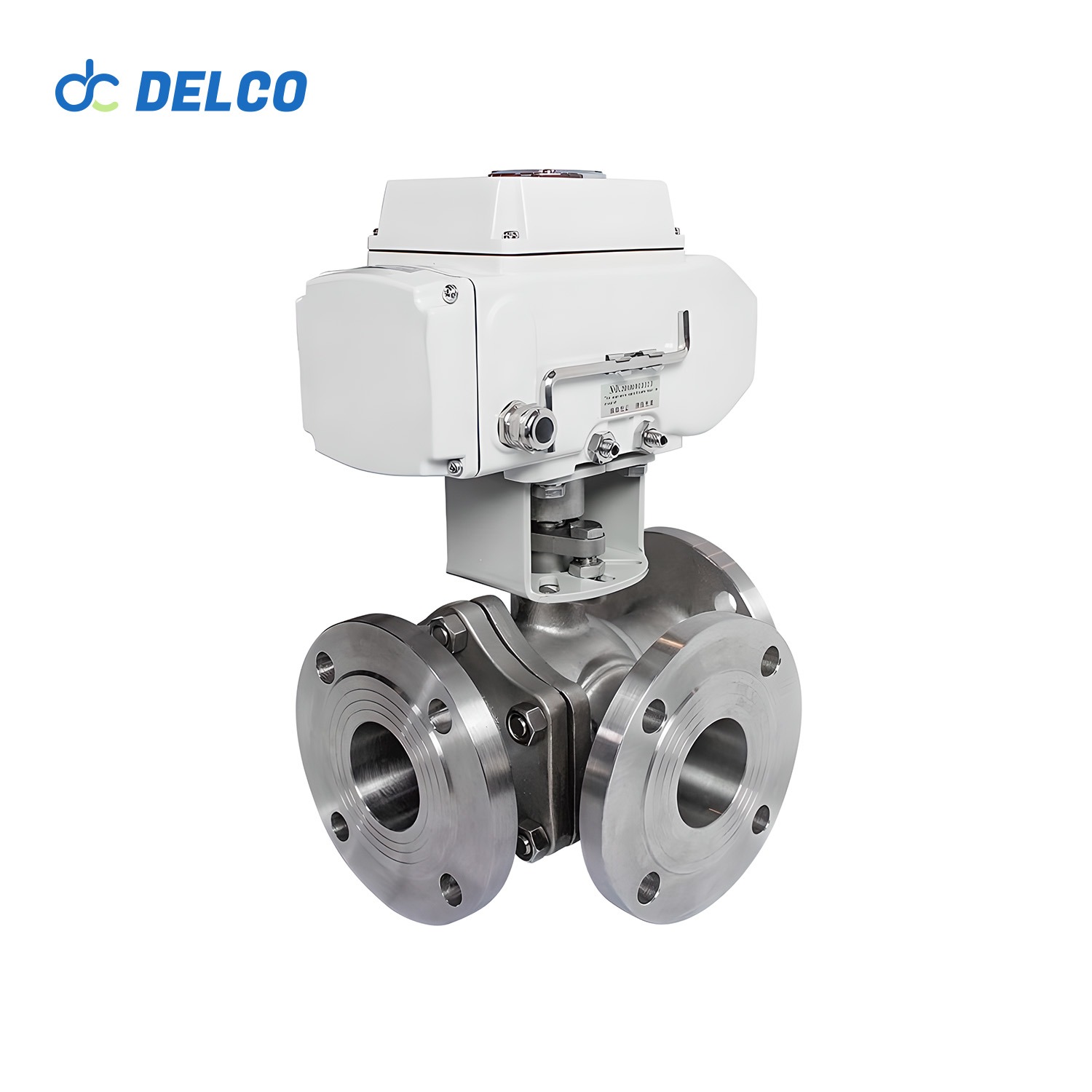

DELCO フランジ 3 ウェイ 電動ボール バルブ - DK55-TF

3 方向フランジ モーター ボール バルブの主な機能は、パイプライン内の流体の流れを中断または接続することです。さらに、1/4 回転電動アクチュエータの実装により、正確な流体の調整と制御が可能になります。この電動アクチュエータは、操作の柔軟性と利便性を高めるために手動オーバーライド機能を備えて設計されています。このバルブは、T ポートと L ポートの両方の構成に対応しており、多目的な媒体転用アプリケーションを可能にします。

このバルブは、50Nm (442 in-lb) から 4000Nm (35398 in-lb) までのトルク範囲に対応し、さまざまな動作条件で信頼性の高いパフォーマンスを保証します。さらに、2 方向、3 方向、4 方向構成を含む設置オプションの柔軟性と、ねじ込み、トリクランプ、PVC ダブル ユニオン、溶接接続などのさまざまな接続タイプとの互換性を備えています。この汎用性により、このバルブは幅広い産業用途に適しており、特定のニーズや要件に合わせた効率的な流体制御ソリューションを提供します。

モデル: DK55-TF

サイズ範囲: 1/4インチから8インチ

圧力範囲: 1.0MPa~6.4MPa

材料: ステンレス鋼 304/316

フランジ3方電動ボールバルブとは何ですか?

フランジ 3 ウェイ モーター式ボール バルブは、工業用途でよく使用される高度な流体制御装置です。このバルブの設計には、パイプラインに確実に接続するためのフランジ接続が採用されており、高圧条件下でも信頼性が確保されます。このバルブは 3 つのポートを備えた多目的な流体ルーティング機能を備えており、流体の方向転換や混合などのタスクを実行できます。

電動アクチュエータによって実現されるバルブの電動操作により、リモート制御と自動制御が可能になり、流体制御の精度と効率が向上します。全体として、このバルブは、さまざまな産業用流体制御のニーズに対応する信頼性が高く柔軟なソリューションを提供します。

Automated Rotary Ball Valve

バルブのデータシート:

オン/オフタイプ フィードバック: アクティブ接点信号、パッシブ接点信号、抵抗、4-20mA
規制タイプ 入力および出力信号: DC 4-20mA、DC 0-10V、DC 1-5V
現場作業 フィールド、リモートコントロールスイッチ規制、MODBUS、PROFIBUSフィールドバス
電圧オプション AC110-240V 380V 50/60HZ: DC12V、DC24V、特別電圧はカスタマイズ可能
保護クラス IP65、防爆構造もご用意しております: EX ll BT4

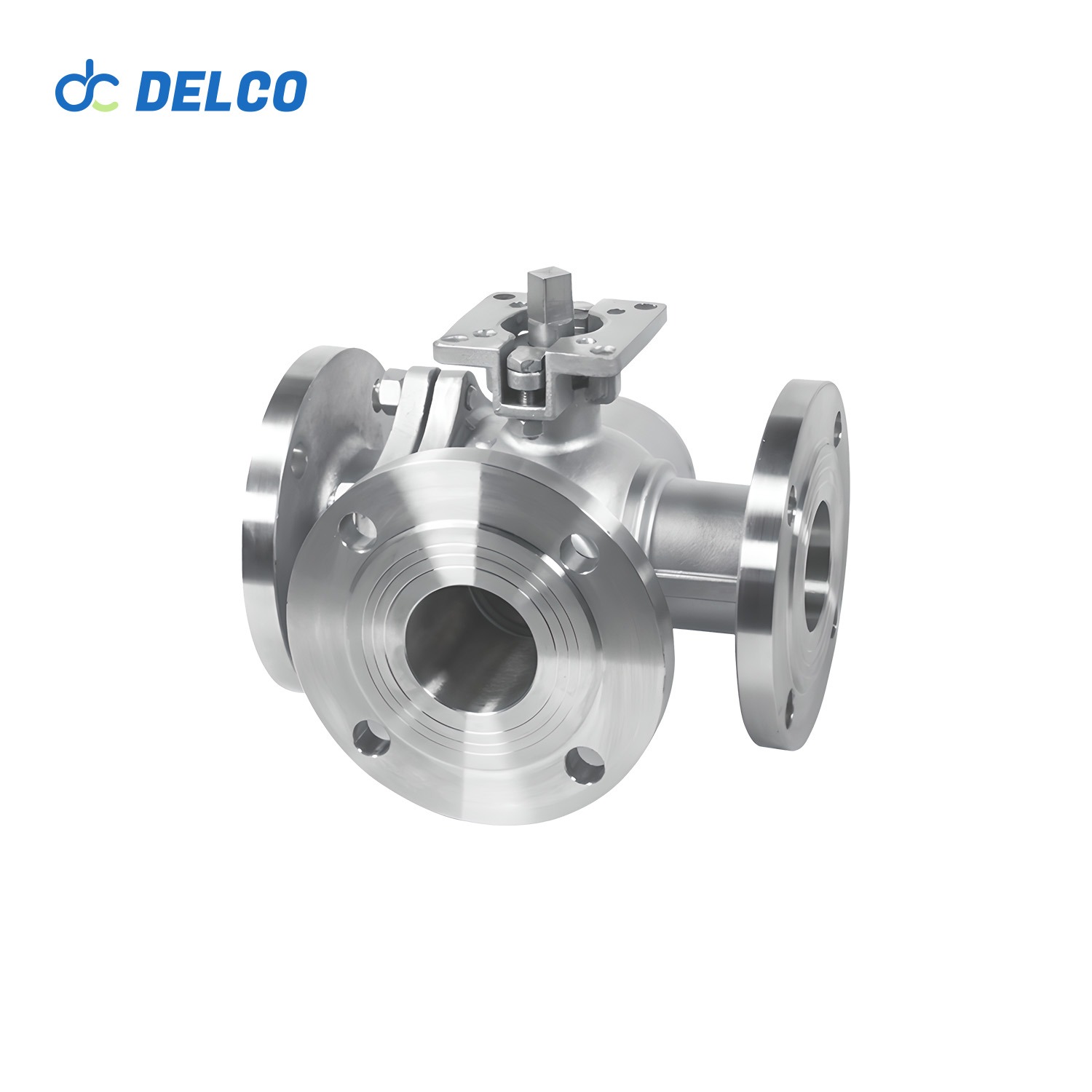

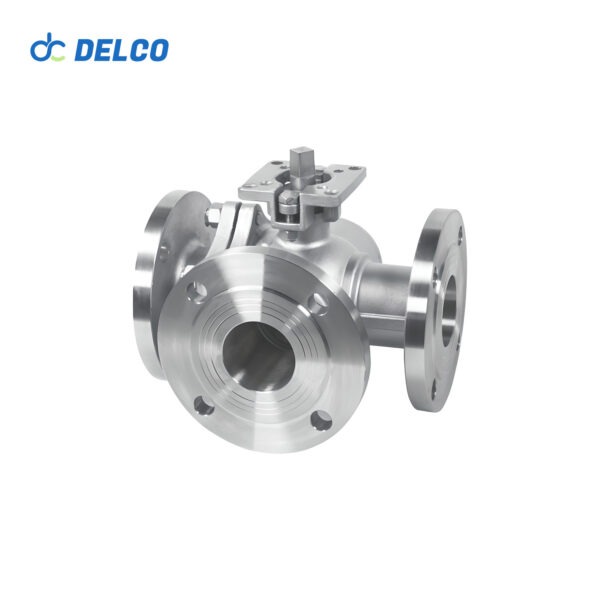

バルブ本体バルブ部品
サイズ範囲DN15-DN200シーリング材PTFE: -29℃~180℃
耐熱温度: -29℃~250℃
ボディ素材ステンレス鋼コア材料ステンレス鋼
エンド接続ANSIフランジステム材質ステンレス鋼
動作圧力1.0 / 1.6 / 2.0 / 6.4 MPa (10 / 16 / 20 / 64 bar)適用媒体水、空気、ガス、油、液体構造3方向Lポート/Tポート1.0 / 1.6 / 2.0 / 6.4MPa(10 / 16 / 20 / 64バール)対象メディア水、空気、ガス、油、液体
構造Lポート/Tポート

DELCO 3/4” 自動ロータリーボールバルブ

  • 永続的な自動化専用に設計されています。高サイクルのOEMおよびエンドユーザーアプリケーションに最適です。
  • 幅広い産業および OEM アプリケーションとの互換性を実現するように設計されています。
  • 修理性を考慮して設計されており、摩耗部品は素早く簡単に交換できます。
  • 用途: 産業排出制御機器 気体または液体サービス
  • 高品質/低コスト/中国製

電動アクチュエータ:

Plastic Butterfly Valve
Electric Actuator

ON/OFF型電動アクチュエータ: 90 度回転を特徴とするこのアクチュエータは、AC/DC 電源、信号制御、および手動オーバーライド機能を備えています。最大 4000Nm の高トルクにより、厳しい環境でも信頼性の高いパフォーマンスを保証します。

変調型電動アクチュエータ: このアクチュエーターを使用すると、開閉角度を 0 度から 90 度までスムーズに調整できます。AC/DC 電源、信号制御、手動オーバーライドを備え、正確な制御と最大 4000Nm の高トルクを実現します。

インテリジェント型電動アクチュエータ: インテリジェントアクチュエーターを使用して簡単に制御し、開閉角度を正確に調整できます。便利な監視用の LED ディスプレイ画面を備え、AC/DC 電源、信号制御、手動オーバーライド、最大 4000Nm の高トルクを提供します。

製品モデル:DK55-TFハウジング材質:アルミニウム合金
防水レベル:IP67モーター電源:24/110/220/380V AC±10%、24/110/220VDC 50/60HZ±10%
モーター:かご形非同期モータ旅程:90°~270±10°(90°以上は事前)
フェイルセーフ:内蔵熱保護オン: 120°C±5°C動作温度:97℃±15℃
インジケータ:連続位置表示手動操作:機械式ハンドル
セルフロック装置:タービンとウォーム機構はセルフロック機能を提供する機械的制限:2つの外部調整
端子穴:M18周囲温度:-20℃〜70℃
潤滑:アルミ系グリース EPタイプ材料:スチール、アルミニウム合金、アルミニウム青銅、ポリカーボネート
周囲湿度:90%まで侵入保護:IP65; IP67; IP68
防爆グレード:Exd II BT4;Exd II CT6周囲温度:-25℃〜55℃
周囲湿度:10~90%RH耐震性能:XYZ 10グラム、0.2-34HZ 30分
コーティング:乾燥粉末、エポキシポリエステル製造基準:GB/JB/HG/HG/ANSI/API/JIS/DIN/その他の規格カスタマイズ
