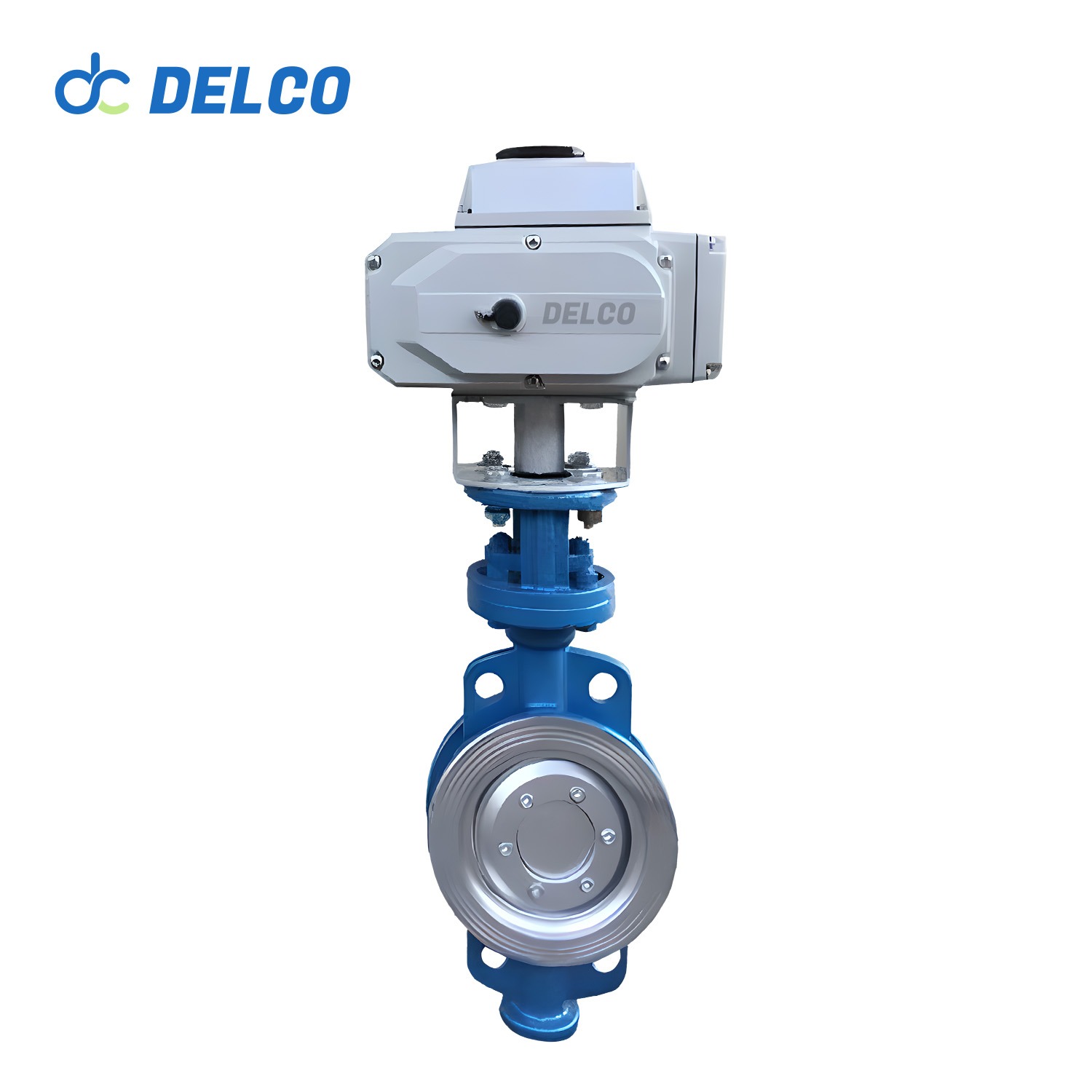

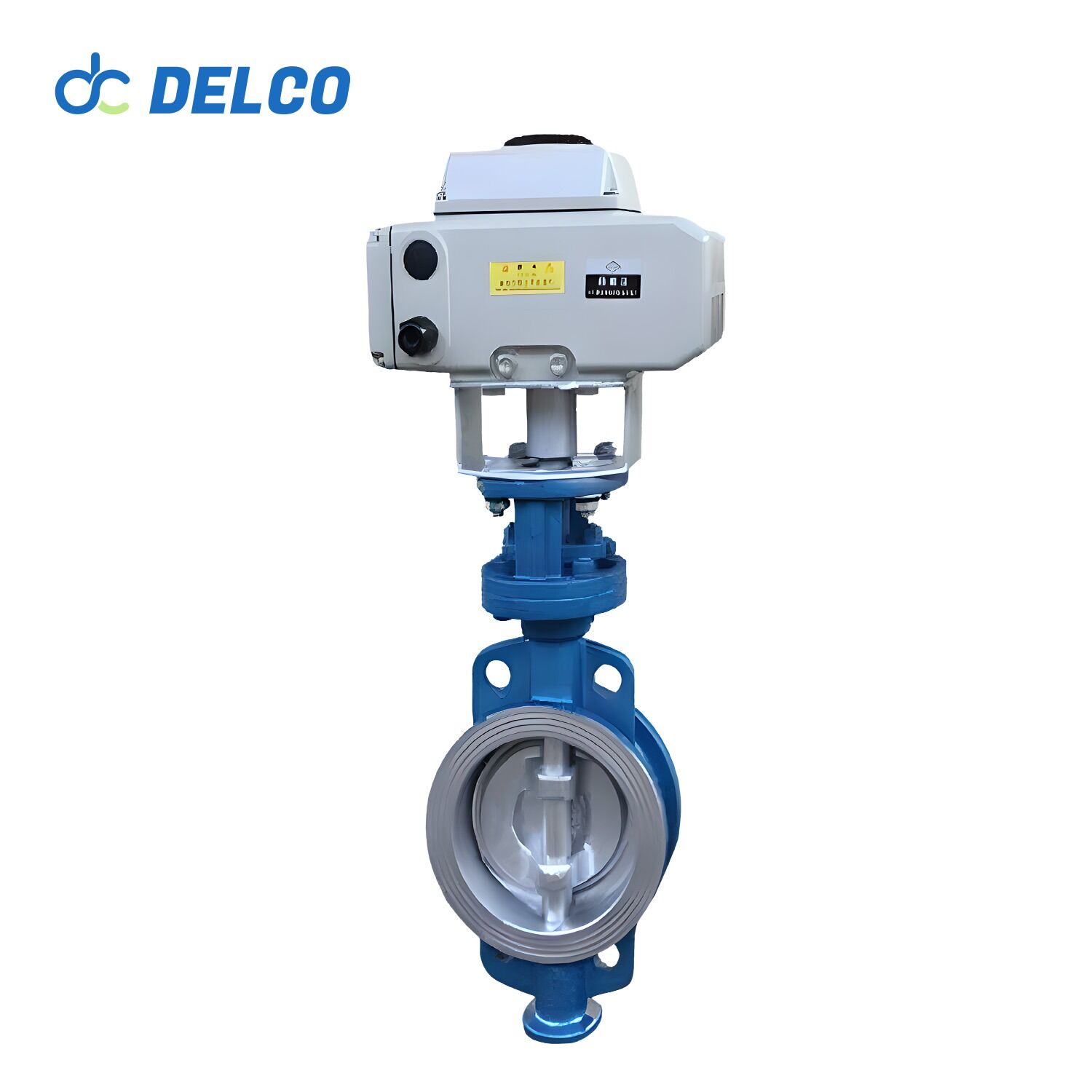

हार्ड कास्ट आयरन सील वेफर बटरफ्लाई वाल्व-DK56-WB-G
वेफर बटरफ्लाई वाल्व में अक्सर दो या चार नॉन-थ्रेडेड छेद होते हैं जो इसे जगह पर रखते हैं और इसे दो फ्लैंग्स के साथ संरेखित करते हैं जो कि जुड़े हुए हैं। वेफर वाल्व का उपयोग करते समय, एक लंबा बोल्ट या थ्रेडेड रॉड जो वाल्व के दो फ्लैंग्स के माध्यम से सीधे जाता है, का उपयोग किया जाता है। फ्लैंग्स को एक साथ खींचकर, वाल्व को जगह पर रखा जाता है। वेफर बटरफ्लाई वाल्व का उद्देश्य तरल प्रवाह में दोहरे दिशात्मक दबाव अंतर से बचाव के लिए एक सील बनाए रखना है।
बटरफ्लाई वेफर वाल्व का उपयोग घरेलू पाइप, अग्निशमन उपकरण और जहाजों में किया जाता है। ये वाल्व आमतौर पर पेट्रोलियम, रसायन, गैस और जल उपचार सहित अन्य सामान्य उद्योगों के अलावा थर्मल पावर प्लांट के लिए शीतलन जल प्रणाली में उपयोग किए जाते हैं। बटरफ्लाई वेफर वाल्व हवा या गैस से जुड़े दबाव वाले अनुप्रयोगों के लिए भी उपयुक्त हैं।
- मॉडल: बटरफ्लाई वाल्व
- आकार सीमा: 2”~16”
- दबाव रेंज: 1.0MPa से 2.5MPa
- सामग्री: कच्चा लोहा, स्टेनलेस स्टील 304/316
विवरण
बटरफ्लाई वेफर वाल्व कई अतिरिक्त भागों से बना होता है। इनमें बॉडी, सील, पैकिंग, स्टेम, एक्ट्यूएटर और लचीली सीट शामिल हैं। आदर्श सील बनाने के लिए, मजबूत सीट को वाल्व के शरीर पर रखा जाता है। यदि मजबूत सीट क्षतिग्रस्त हो जाती है, तो पैकिंग एक अतिरिक्त सील प्रदान करती है।
औद्योगिक तितली वाल्व के लिए विभिन्न विन्यास हैं। विधि के आधार पर, कुछ मैन्युअल रूप से संचालित होते हैं जबकि अन्य इसे इलेक्ट्रॉनिक रूप से करते हैं। वे विभिन्न शैलियों में भी आते हैं, जिन्हें औद्योगिक वाल्व आपूर्तिकर्ता से प्राप्त किया जा सकता है। कुछ ऐसे हैं जो फ्रंट सक्शन और विशाल पंप लाइनों में उत्कृष्ट प्रदर्शन प्रदान करते हैं।
हार्ड कास्ट आयरन सील वेफर बटरफ्लाई वाल्व तकनीकी पैरामीटर
| शरीर | वाल्व घटक | ||
| आकार सीमा | डीएन50~डीएन400 | सीलिंग सामग्री | पीटीएफई |
| शरीर की सामग्री | कच्चा लोहा, स्टेनलेस स्टील, डब्ल्यूसीबी | कोर सामग्री | स्टेनलेस स्टील |
| कनेक्शन समाप्त करें | वेफर, फ्लैंज | स्टेम सामग्री | स्टेनलेस स्टील |
| परिचालन दाब | 1.0, 2.5 एमपीए | लागू मीडिया | पानी, तेल, गैस, तरल, भाप, पाउडर, विरोधी संक्षारक आधार |
वेफर बटरफ्लाई वाल्व के लाभ
तितली वेफर वाल्व के मुख्य लाभ इस प्रकार हैं:
प्रवाहित माध्यम, किसी महत्वपूर्ण दबाव कमी या प्रवाह प्रतिबंध का अनुभव किए बिना, धारा-रेखांकित तितली डिस्क के माध्यम से यात्रा कर सकता है।
बटरफ्लाई वेफर वाल्व त्वरित कार्य करते हैं; वाल्व को पूरी तरह से खुले से पूरी तरह से बंद स्थिति में लाने के लिए, स्टेम को केवल 90 डिग्री (1/4 मोड़) घुमाने की आवश्यकता होती है।
बटरफ्लाई वेफर वाल्व का डिजाइन प्रवाह विनियमन के लिए अच्छी तरह से अनुकूलित है और इसे थोड़ा खोलने या बंद करने पर ज्यादा अशांत प्रवाह उत्पन्न नहीं होता है।
बटरफ्लाई वेफर वाल्व बड़े अनुप्रयोगों के लिए अधिक उपयुक्त होते हैं क्योंकि वे प्रायः कम महंगे होते हैं तथा भारी भी नहीं होते।
बिजली गति देने वाला:
चालू/बंद प्रकार इलेक्ट्रिक एक्ट्यूएटर: 90 डिग्री रोटेशन की विशेषता वाला यह एक्ट्यूएटर AC/DC पावर सप्लाई, सिग्नल कंट्रोल और मैनुअल ओवरराइड क्षमताएं प्रदान करता है। 4000Nm तक के उच्च टॉर्क के साथ, यह मांग वाले वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
मॉड्यूलेटिंग प्रकार इलेक्ट्रिक एक्ट्यूएटर: इस एक्ट्यूएटर के साथ 0 से 90 डिग्री तक आसानी से ओपन/क्लोज एंगल को एडजस्ट करें। AC/DC पावर सप्लाई, सिग्नल कंट्रोल और मैनुअल ओवरराइड से लैस, यह सटीक नियंत्रण और 4000Nm तक का हाई टॉर्क प्रदान करता है।
बुद्धिमान प्रकार इलेक्ट्रिक एक्ट्यूएटर: बुद्धिमान एक्ट्यूएटर का उपयोग करके आसानी से नियंत्रण प्राप्त करें, जिससे आप सटीकता के साथ खुले/बंद कोण को समायोजित कर सकते हैं। सुविधाजनक निगरानी के लिए एक एलईडी डिस्प्ले स्क्रीन की विशेषता, यह एसी/डीसी बिजली की आपूर्ति, सिग्नल नियंत्रण, मैनुअल ओवरराइड और 4000Nm तक का उच्च टॉर्क प्रदान करता है।”
| उत्पाद मॉडल: | डीके56-डब्लूबी-जी | आवास सामग्री: | एल्युमिनियम मिश्र धातु |
| जलरोधी स्तर: | आईपी67 | मोटर विद्युत आपूर्ति: | 24/110/220/380V एसी±10％，24/110/220VDC 50/60HZ±10％ |
| मोटर: | गिलहरी पिंजरे अतुल्यकालिक मोटर | यात्रा कार्यक्रम: | 90°-270±10° (90° से ऊपर) |
| सुरक्षा कम होना: | अंतर्निर्मित थर्मल सुरक्षा: 120°C±5°C | परिचालन तापमान: | 97℃±15℃ |
| संकेतक: | निरंतर स्थिति संकेत | मैनुअल संचालन: | यांत्रिक हैंडल |
| स्व-लॉकिंग डिवाइस: | टर्बाइन और वर्म तंत्र स्व-लॉकिंग प्रदान करते हैं | यांत्रिक सीमा: | 2 बाहरी समायोजन |
| टर्मिनल छेद: | एम18 | परिवेश का तापमान: | -20℃-70℃ |
| स्नेहन: | एल्युमिनियम आधारित ग्रीस ईपी प्रकार | सामग्री: | स्टील, एल्यूमीनियम मिश्र धातु, एल्यूमीनियम कांस्य, पॉली कार्बोनेट |
| परिवेश आर्द्रता: | 90% तक | प्रवेश संरक्षण: | आईपी65; आईपी67; आईपी68 |
| विस्फोट रोधी ग्रेड: | एक्सडी II BT4; एक्सडी II CT6 | परिवेश का तापमान: | -25℃-55℃ |
| परिवेश आर्द्रता: | 10~901टीपी3टीआरएच | भूकंपीय प्रदर्शन: | XYZ 10 ग्राम, 0.2-34HZ 30 मिनट |
| कलई करना: | सूखा पाउडर, इपॉक्सी पॉलिएस्टर | विनिर्माण मानक: | जीबी/जेबी/एचजी/एचजी/एएनएसआई/एपीआई/जेआईएस/डीआईएन/अन्य मानक अनुकूलित |
