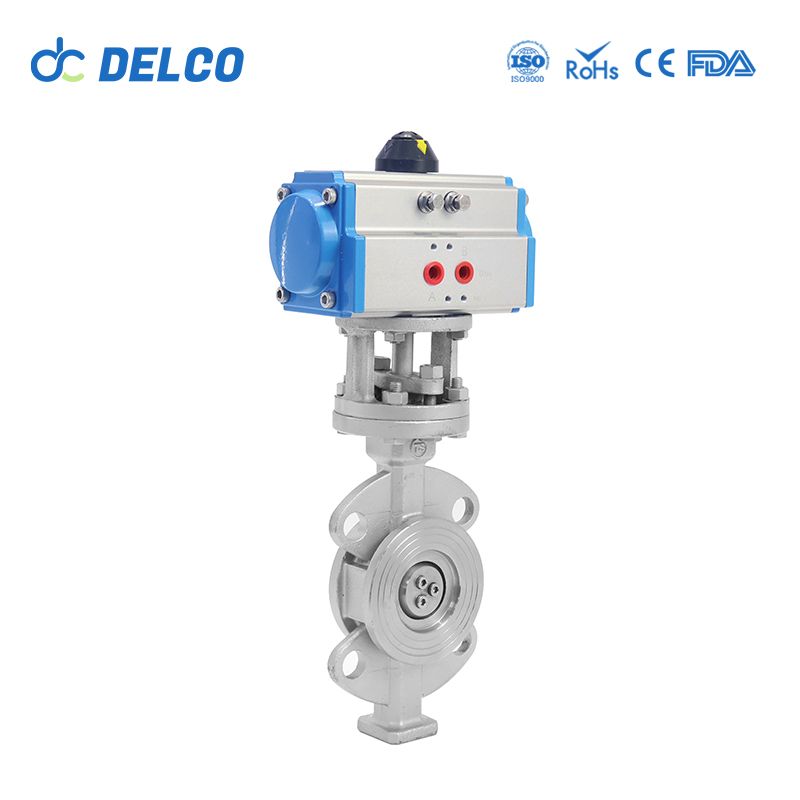

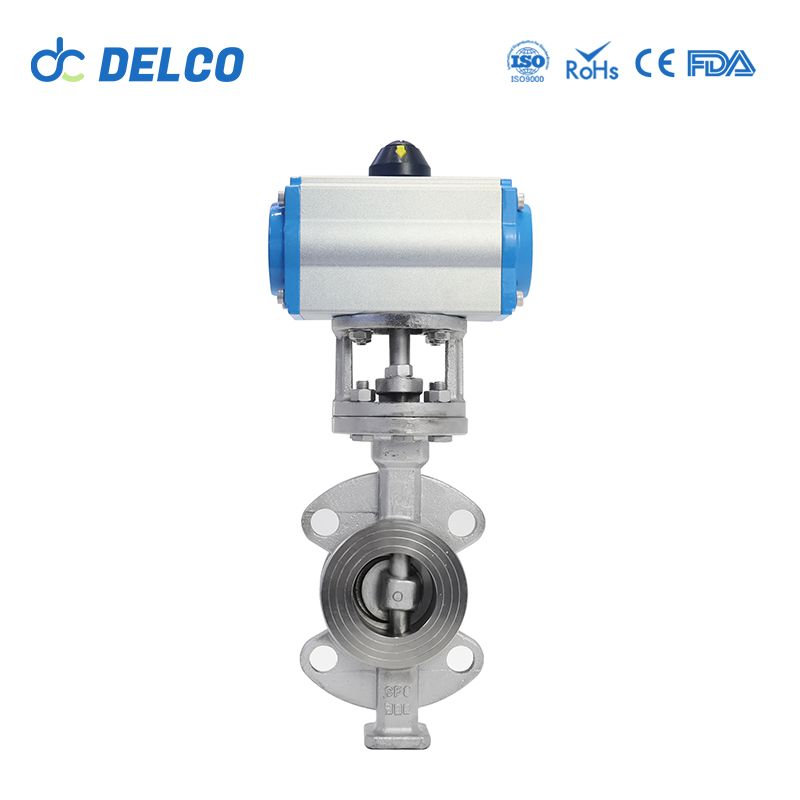

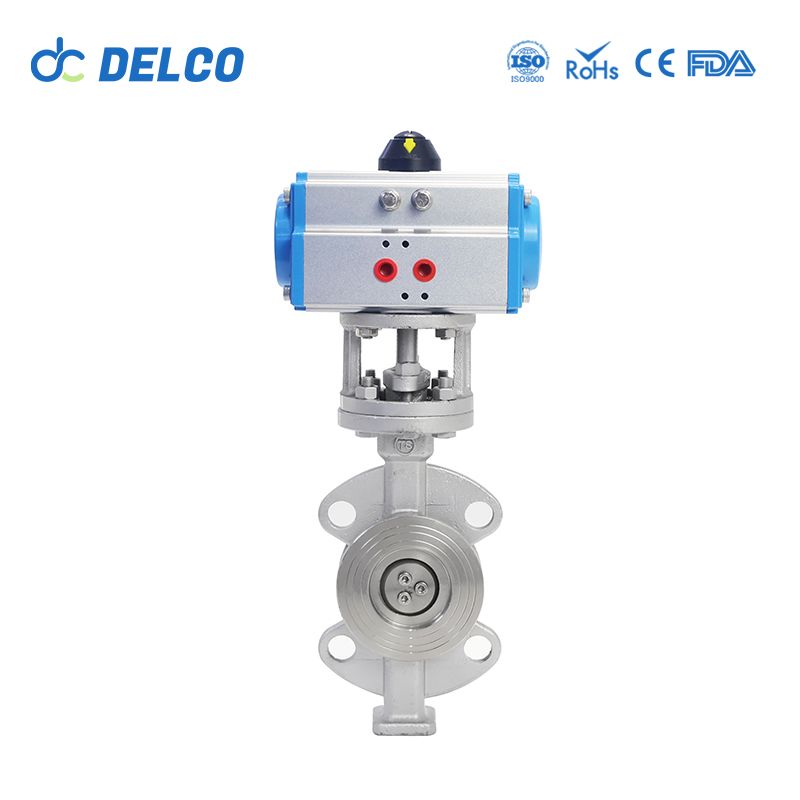

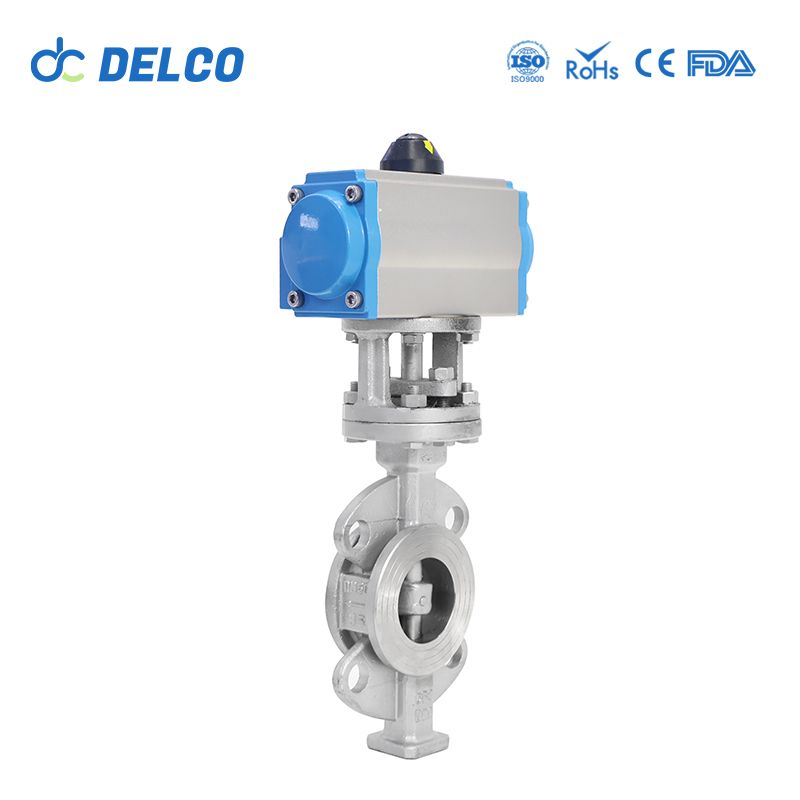

¿Qué es una válvula de mariposa con actuador neumático triexcéntrico?
La válvula de mariposa de tres excéntricas se utiliza ampliamente en diversas industrias, como la metalurgia, la energía eléctrica, la petroquímica, el suministro de agua y el drenaje, así como en la construcción municipal. Está diseñada específicamente para su uso en tuberías industriales donde la temperatura del medio no supera los 425 ℃.
Con una estructura de doble seguridad, esta válvula cumple con los estándares de diseño de Tritec de acuerdo con API609, BS5155 ANSI B 16.34 y ASME SEC VIII. Cumple el doble propósito de regular el flujo y romper el fluido dentro de la tubería.
Esta válvula, fabricada con materiales como hierro fundido, acero fundido y acero inoxidable, ofrece durabilidad y confiabilidad en entornos exigentes. Su diseño sin área ciega garantiza una fricción mínima entre la placa de mariposa y el asiento de la válvula, lo que mejora la eficiencia operativa.
Válvulas de mariposa:
| Cuerpo | Rango de tallas | Material del cuerpo | Finalizar conexión | Presión de funcionamiento | Estructura |
| DN50 ~ DN400 | Tseel inoxidable | Oblea, brida | 1,0, 1,6 MPa | Estructura de la línea media/tipo A | |
| Componentes de la válvula | Material de sellado | Material del núcleo | Material del tallo | Medios aplicables | |
| Acero inoxidable | Acero inoxidable | Acero inoxidable | Agua, aceite, gas, líquido, vapor, polvo, base anticorrosiva. | ||
Actuador neumático triexcéntrico Válvulas de mariposa Características:
- Para regular el caudal y romper el fluido. Material: fundición, acero fundido, acero inoxidable.
- No ciego Diseño del área: casi no hay fricción entre la placa de mariposa y el asiento de la válvula.
- Estructura de asiento de válvula de capa fina, par de sellos reemplazables, estructura fija equilibrada
- Construcción del asiento del cuerpo, instale el asiento de la válvula en el cuerpo
La válvula incorpora una estructura de asiento de válvula de capa fina con pares de sellos reemplazables, lo que facilita el mantenimiento y prolonga la vida útil. Además, su estructura fija equilibrada y la construcción del asiento del cuerpo garantizan un rendimiento estable y una fácil instalación al montar el asiento de la válvula directamente sobre el cuerpo.
Parámetros técnicos de las válvulas de mariposa:
Procesador de fuente de aire: El triplete neumático, un accesorio vital para las válvulas neumáticas, combina funciones de filtrado, reducción de presión y lubricación. La válvula reductora de presión ajusta la presión de entrada a una presión de salida estable, utilizando la energía del medio. En los conjuntos de dos piezas, se acopla con un filtro para filtrar el aire comprimido de los instrumentos. En las configuraciones de tres piezas, añade lubricación al aire, lo que garantiza un funcionamiento eficiente.
Electroválvula neumática: La válvula solenoide neumática, también conocida como válvula de control direccional, es un componente vital para regular la apertura y el cierre de las válvulas neumáticas. Funciona magnetizando y desmagnetizando, lo que dirige el flujo de gas en función de señales de voltaje. Estas válvulas, que se emplean habitualmente para gestionar la fuente de gas y el flujo del circuito, ofrecen un control preciso sobre las operaciones de la válvula a través de señales de voltaje.
Interruptor de límite: El interruptor de límite de válvula, también llamado interruptor de recorrido, es un instrumento de campo fundamental en los sistemas de control automático. Detecta el estado de la válvula y emite señales para las posiciones abierta o cerrada. Este interruptor es esencial para confirmar y ejecutar los programas posteriores por parte de los programadores. Además, sirve como un componente vital para la protección del enclavamiento de la válvula y la indicación de alarma remota dentro del sistema. Indica y proporciona retroalimentación de manera eficaz sobre la posición límite de movimiento del equipo mecánico.
Posicionador de válvula: El posicionador de válvula es un componente crucial de las válvulas de control neumáticas, que permite un control preciso del posicionamiento de la válvula. Utiliza la señal de desplazamiento del vástago de la válvula como retroalimentación de entrada y la señal de salida del controlador como señal de control. Al comparar estas señales, cualquier desviación activa ajustes en la señal de salida del actuador, lo que garantiza una correspondencia directa entre el desplazamiento del vástago de la válvula y la salida del controlador.
Dispositivo manual: El dispositivo manual es un componente esencial que complementa el conjunto del actuador neumático. Sirve para facilitar el accionamiento manual o neumático de válvulas de mariposa y válvulas de bola con apertura de 90°. Este mecanismo es crucial para garantizar la versatilidad y flexibilidad en el funcionamiento de las válvulas, permitiendo un control tanto manual como automatizado según sea necesario.
Nuestro objetivo no es hacer negocios una sola vez, buscamos relaciones con socios a largo plazo.
No solo proporcionamos cotizaciones simples sino que somos expertos en selección, cálculo y dibujo.
