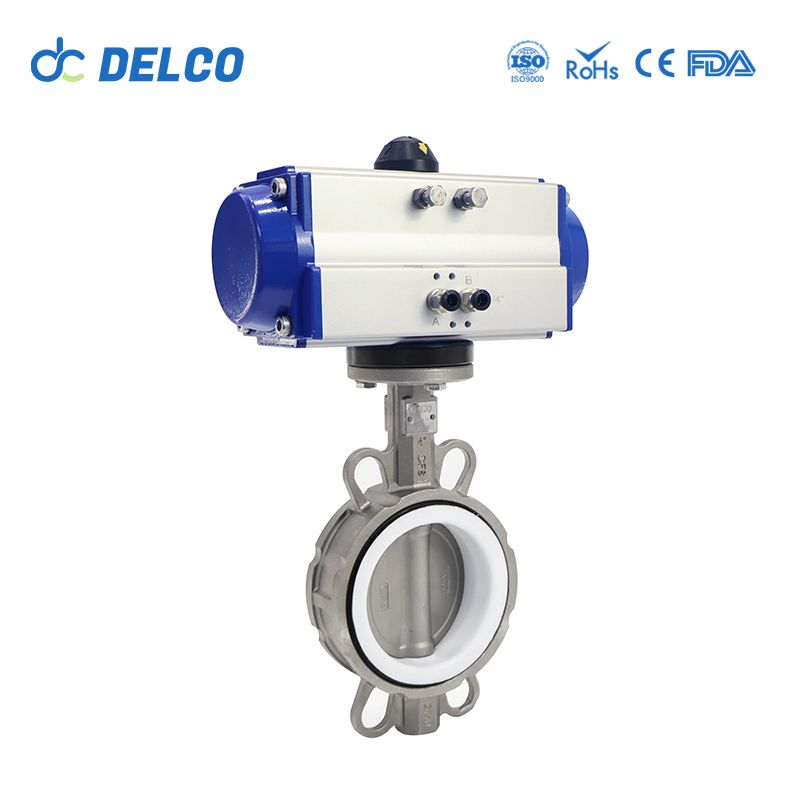

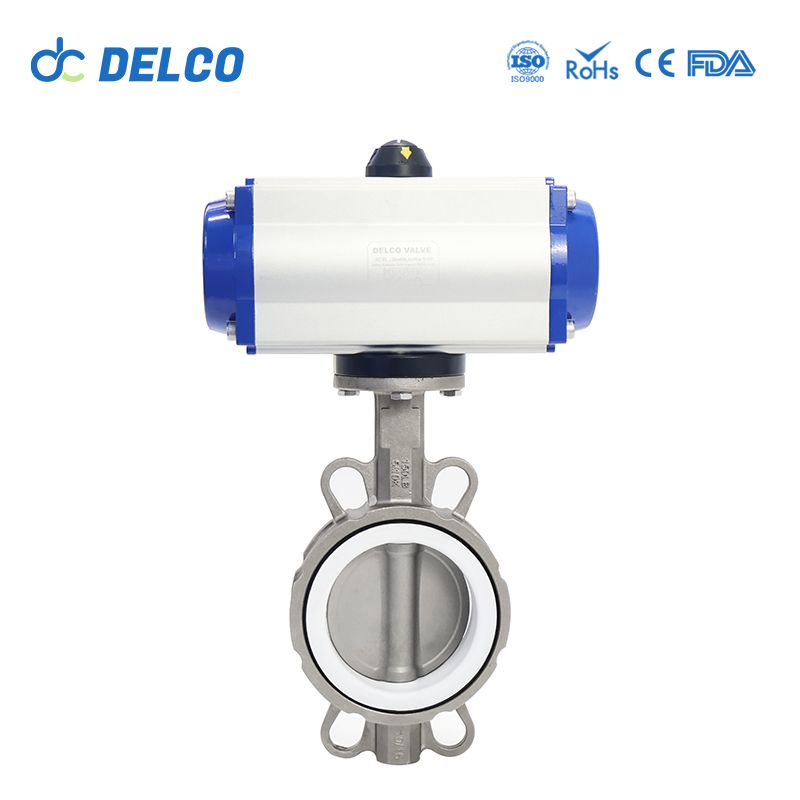

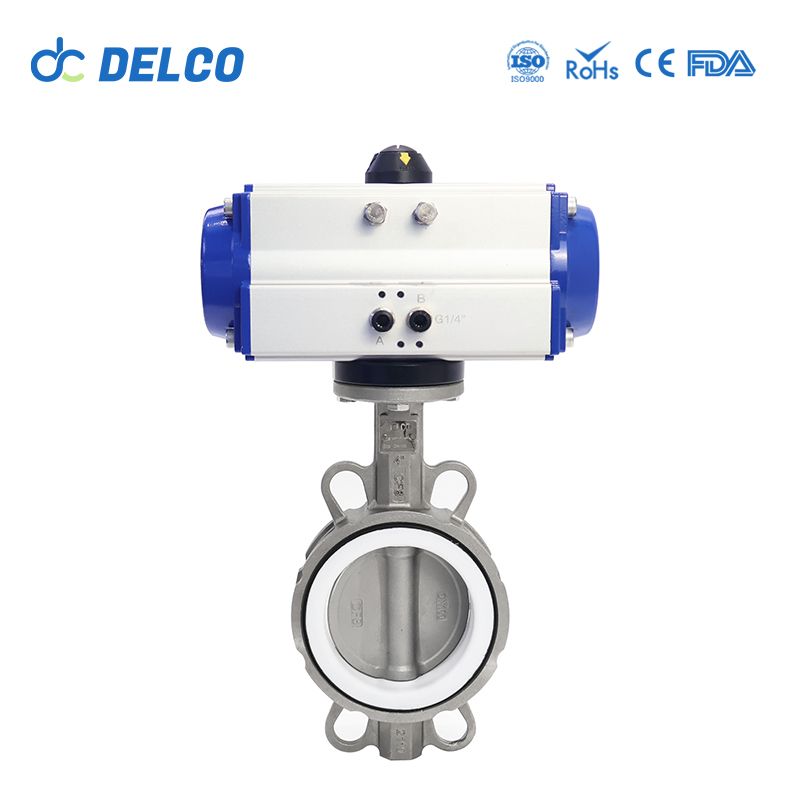

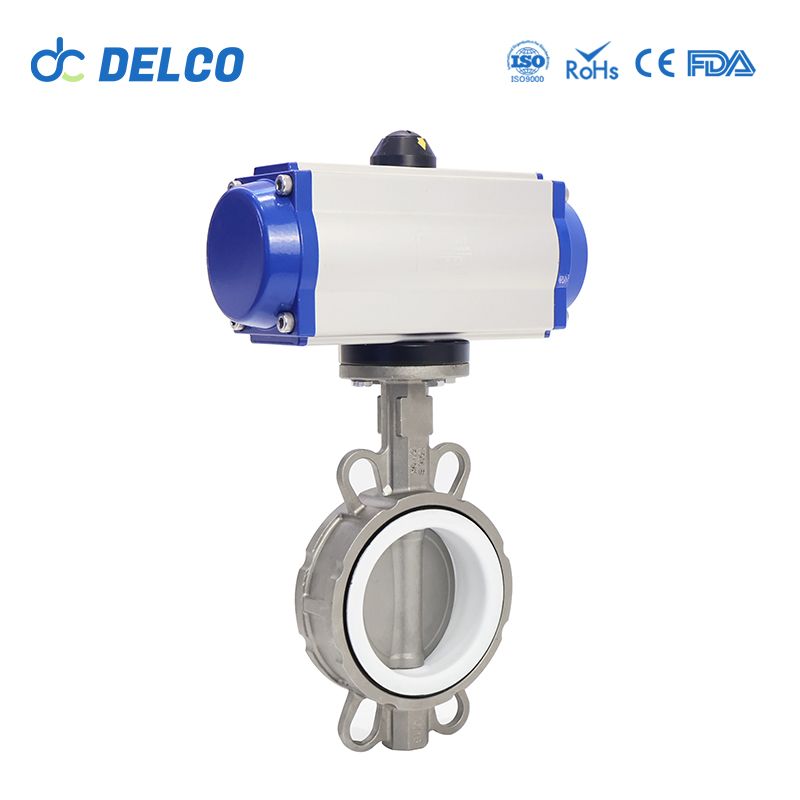

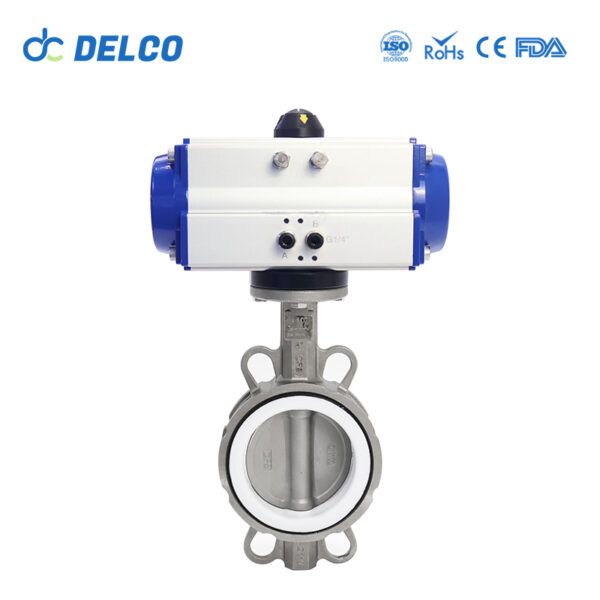

Válvulas de mariposa tipo wafer de acero inoxidable operadas neumáticamente DELCO - DK67-WB
¿Qué es una válvula de mariposa tipo wafer operada neumáticamente?
Las válvulas de mariposa neumáticas de acero inoxidable están diseñadas para un control preciso de apertura y cierre de agua, aire, aceite y otros medios compatibles. Los actuadores con retorno por resorte garantizan un funcionamiento a prueba de fallas al utilizar una señal piloto neumática para cambiar la posición de la válvula, con resortes que devuelven la válvula a su posición normal en caso de pérdida de señal. Por otro lado, los actuadores de doble efecto dependen de la presión del aire para abrir y cerrar la válvula.
Hoja de datos de la válvula:
| Tipo de actuador | Rango de tallas | Presión de trabajo | Medios adecuados | Material del disco |
| Retorno por resorte / Doble efecto | DN50-DN400 | 1,0/1,6 MPa (10/16 bares) | Agua, líquidos, gases, petróleo, aire, vapor, medios corrosivos, etc. | Bronce de aluminio, hierro dúctil, níquel-lin |
| Conexión | Tipo de estructura | Material del cuerpo | Temperatura del medio | Material del tallo |
| Oblea | Estructura de la línea media/tipo A | Acero inoxidable | -10 ~ 180 ℃ (14 ℉ ~ 356 ℉) | Acero niquelado Lin, SS304, SS316, SS416 |
Características de las válvulas de mariposa de disco operadas neumáticamente:
- Cero fugas y bidireccional
- Bajo par, ciclo de vida prolongado y acción rápida
- Los discos pulidos de 360° garantizan una conmutación confiable
- Cuerpo recubierto de epoxi con superficie lisa.
- Tipo de actuador: retorno por resorte (acción simple) y acción doble
- Material de soporte triangular para garantizar las propiedades mecánicas requeridas
- Sin ranura en la parte inferior para garantizar que no haya escoria y que el flujo sea completo
Parámetros técnicos de las válvulas de mariposa:
Procesador de fuente de aire: El triplete neumático, un accesorio vital para las válvulas neumáticas, combina funciones de filtrado, reducción de presión y lubricación. La válvula reductora de presión ajusta la presión de entrada a una presión de salida estable, utilizando la energía del medio. En los conjuntos de dos piezas, se acopla con un filtro para filtrar el aire comprimido de los instrumentos. En las configuraciones de tres piezas, añade lubricación al aire, lo que garantiza un funcionamiento eficiente.
Electroválvula neumática: La válvula solenoide neumática, también conocida como válvula de control direccional, es un componente vital para regular la apertura y el cierre de las válvulas neumáticas. Funciona magnetizando y desmagnetizando, lo que dirige el flujo de gas en función de señales de voltaje. Estas válvulas, que se emplean habitualmente para gestionar la fuente de gas y el flujo del circuito, ofrecen un control preciso sobre las operaciones de la válvula a través de señales de voltaje.
Interruptor de límite: El interruptor de límite de válvula, también llamado interruptor de recorrido, es un instrumento de campo fundamental en los sistemas de control automático. Detecta el estado de la válvula y emite señales para las posiciones abierta o cerrada. Este interruptor es esencial para confirmar y ejecutar los programas posteriores por parte de los programadores. Además, sirve como un componente vital para la protección del enclavamiento de la válvula y la indicación de alarma remota dentro del sistema. Indica y proporciona retroalimentación de manera eficaz sobre la posición límite de movimiento del equipo mecánico.
Posicionador de válvula: El posicionador de válvula es un componente crucial de las válvulas de control neumáticas, que permite un control preciso del posicionamiento de la válvula. Utiliza la señal de desplazamiento del vástago de la válvula como retroalimentación de entrada y la señal de salida del controlador como señal de control. Al comparar estas señales, cualquier desviación activa ajustes en la señal de salida del actuador, lo que garantiza una correspondencia directa entre el desplazamiento del vástago de la válvula y la salida del controlador.
Dispositivo manual: El dispositivo manual es un componente esencial que complementa el conjunto del actuador neumático. Sirve para facilitar el accionamiento manual o neumático de válvulas de mariposa y válvulas de bola con apertura de 90°. Este mecanismo es crucial para garantizar la versatilidad y flexibilidad en el funcionamiento de las válvulas, permitiendo un control tanto manual como automatizado según sea necesario.
