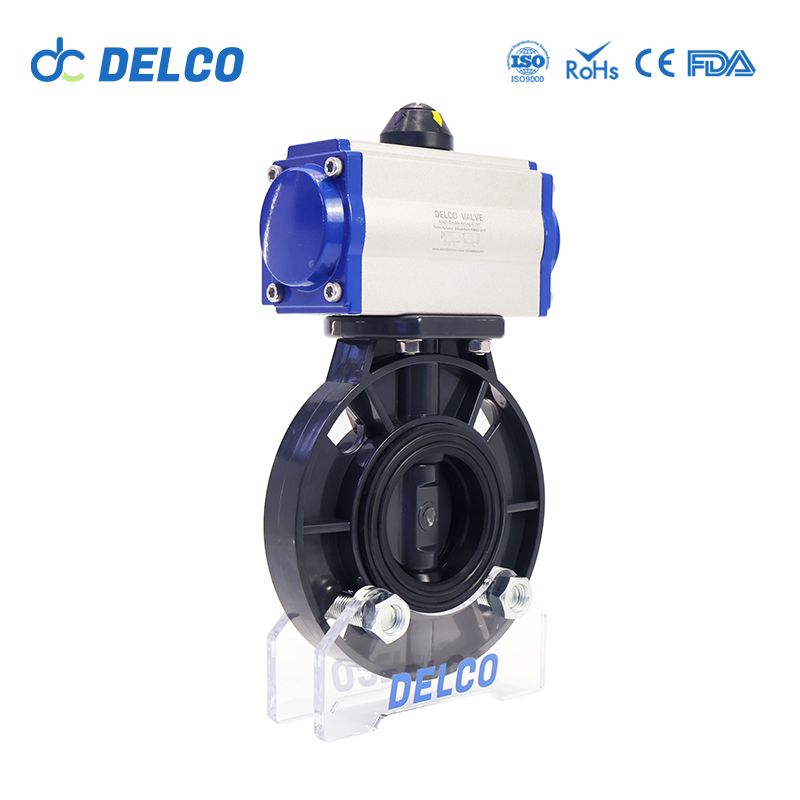

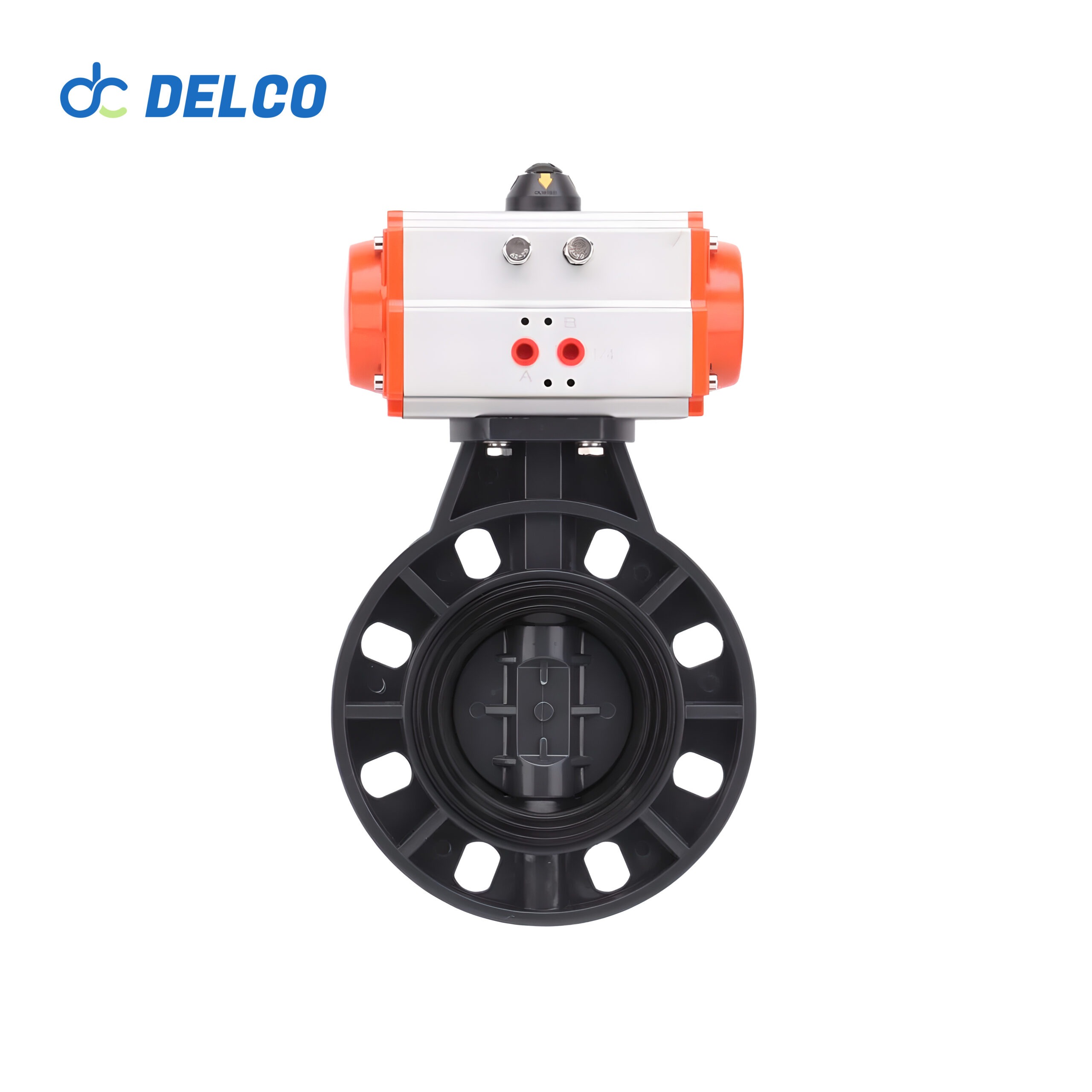

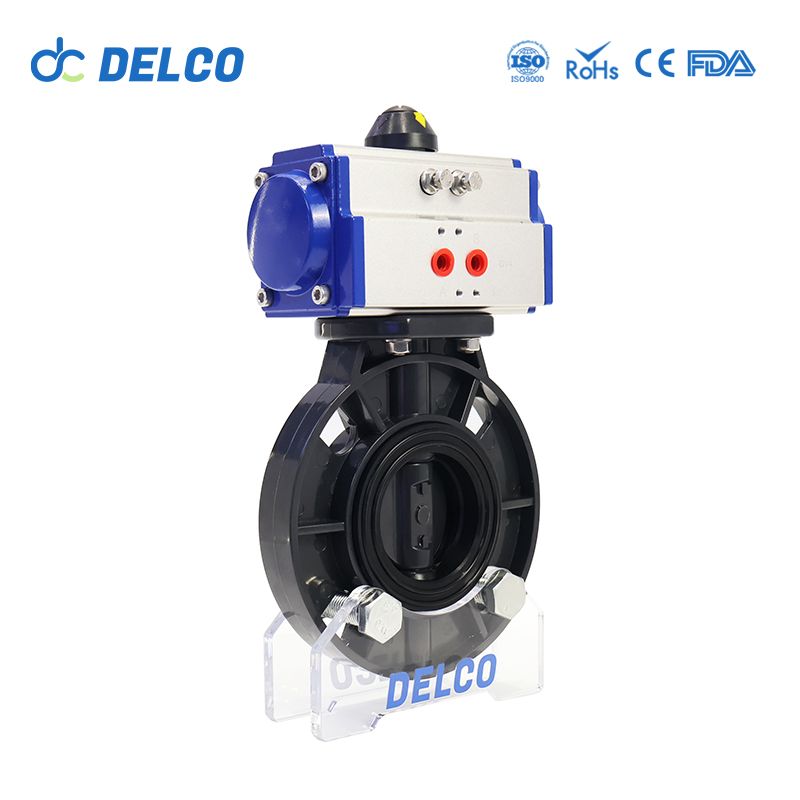

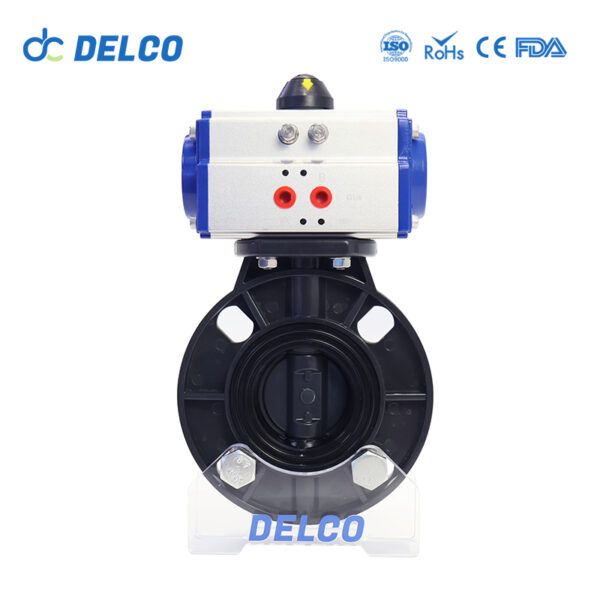

¿Qué es la válvula de mariposa de PVC con actuador neumático?
Las válvulas de mariposa de PVC con actuador neumático son válvulas especializadas diseñadas para el control preciso de fluidos en diversas aplicaciones industriales. Estas válvulas utilizan un actuador neumático, que funciona con aire comprimido, para automatizar la apertura y el cierre de la válvula. Fabricadas con material de PVC (cloruro de polivinilo), estas válvulas ofrecen una excelente resistencia a la corrosión y durabilidad, lo que las hace adecuadas para su uso en una amplia gama de industrias.
El diseño de la válvula de mariposa presenta un elemento de cierre en forma de disco que gira alrededor del eje de la válvula para controlar el flujo de fluidos. Cuando se combinan con un actuador neumático, estas válvulas ofrecen un funcionamiento eficiente y confiable, lo que permite una respuesta rápida y un control preciso de los caudales de fluidos. Las válvulas de mariposa de PVC con actuador neumático se utilizan comúnmente en plantas de tratamiento de agua, instalaciones de procesamiento químico, sistemas HVAC y otras aplicaciones industriales donde se requiere un control automatizado de fluidos.
Hoja de datos de la válvula:
| Rango de tallas | Material del cuerpo | Tipo de conexión | Clasificación de presión |
| DN50-DN500 (2″ – 20″) | Plástico UPVC | Brida | 10 bares |
| Tipo de estructura | Material de sellado | Material del tallo | Medio de aplicación |
| Estructura de línea media tipo A | NBR, EPDM | Plástico UPVC | Agua, aire, gas y otros medios |
Características de las válvulas de mariposa neumáticas de PVC:
- Tamaño cuadrado ISO estándar para montaje directo de actuadores. El disco/asiento con revestimiento elástico trapezoidal proporciona un sellado hermético;
- El buje aísla completamente el cuerpo de la válvula del flujo del proceso;
- Los bujes se utilizan como juntas de brida en ambos lados de la válvula;
- La cavidad corporal tiene canales especiales para evitar el deslizamiento y la compresión del revestimiento;
- Junta tórica de eje con junta de EPDM, NBR, PTFE;
Parámetros técnicos de las válvulas de mariposa:
Procesador de fuente de aire: El triplete neumático, un accesorio vital para las válvulas neumáticas, combina funciones de filtrado, reducción de presión y lubricación. La válvula reductora de presión ajusta la presión de entrada a una presión de salida estable, utilizando la energía del medio. En los conjuntos de dos piezas, se acopla con un filtro para filtrar el aire comprimido de los instrumentos. En las configuraciones de tres piezas, añade lubricación al aire, lo que garantiza un funcionamiento eficiente.
Electroválvula neumática: La válvula solenoide neumática, también conocida como válvula de control direccional, es un componente vital para regular la apertura y el cierre de las válvulas neumáticas. Funciona magnetizando y desmagnetizando, lo que dirige el flujo de gas en función de señales de voltaje. Estas válvulas, que se emplean habitualmente para gestionar la fuente de gas y el flujo del circuito, ofrecen un control preciso sobre las operaciones de la válvula a través de señales de voltaje.
Interruptor de límite: El interruptor de límite de válvula, también llamado interruptor de recorrido, es un instrumento de campo fundamental en los sistemas de control automático. Detecta el estado de la válvula y emite señales para las posiciones abierta o cerrada. Este interruptor es esencial para confirmar y ejecutar los programas posteriores por parte de los programadores. Además, sirve como un componente vital para la protección del enclavamiento de la válvula y la indicación de alarma remota dentro del sistema. Indica y proporciona retroalimentación de manera eficaz sobre la posición límite de movimiento del equipo mecánico.
Posicionador de válvula: El posicionador de válvula es un componente crucial de las válvulas de control neumáticas, que permite un control preciso del posicionamiento de la válvula. Utiliza la señal de desplazamiento del vástago de la válvula como retroalimentación de entrada y la señal de salida del controlador como señal de control. Al comparar estas señales, cualquier desviación activa ajustes en la señal de salida del actuador, lo que garantiza una correspondencia directa entre el desplazamiento del vástago de la válvula y la salida del controlador.
Dispositivo manual: El dispositivo manual es un componente esencial que complementa el conjunto del actuador neumático. Sirve para facilitar el accionamiento manual o neumático de válvulas de mariposa y válvulas de bola con apertura de 90°. Este mecanismo es crucial para garantizar la versatilidad y flexibilidad en el funcionamiento de las válvulas, permitiendo un control tanto manual como automatizado según sea necesario.
Nuestro objetivo no es hacer negocios una sola vez, buscamos relaciones con socios a largo plazo.
No solo proporcionamos cotizaciones simples sino que somos expertos en selección, cálculo y dibujo.
