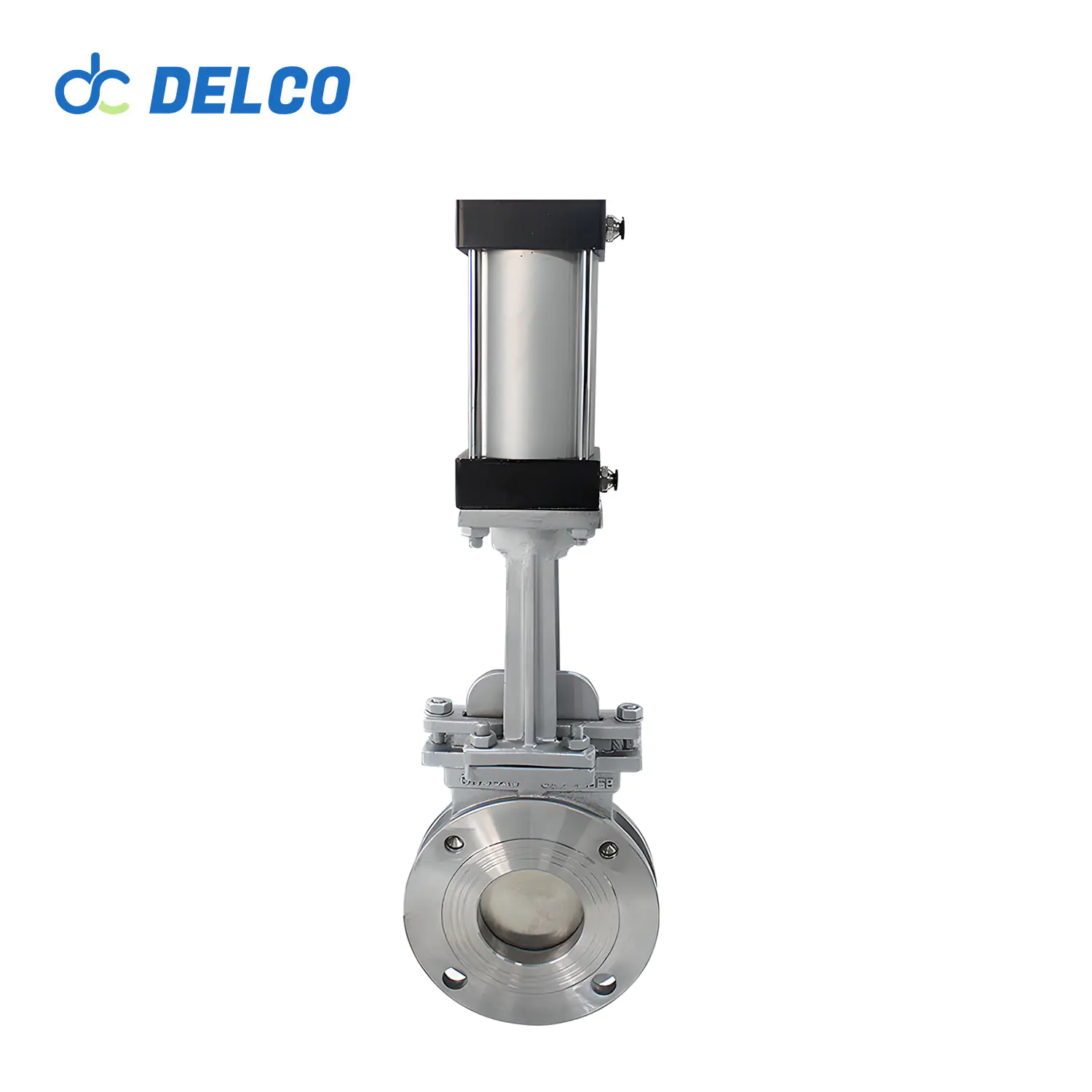

Válvula de compuerta con cuchilla con actuador neumático DELCO
La válvula de compuerta de cuchilla es una válvula de compuerta de cuchilla unidireccional con borde de cuchilla que se utiliza en tuberías industriales para operaciones de encendido y apagado.
La estructura del cuerpo y del asiento elimina las obstrucciones y evita que se obstruya el paso del flujo de partículas finas. Además, el borde biselado de la cuchilla ayuda a que la compuerta corte los medios gruesos con facilidad.
Las válvulas de guillotina con actuador neumático representan una evolución fundamental en la tecnología y la aplicación de las válvulas industriales. Están diseñadas específicamente para controlar el flujo de fluidos abrasivos, viscosos o cargados de sólidos, lo que las hace indispensables en sectores como la minería, el tratamiento de aguas residuales, la pulpa y el papel y la manipulación de productos a granel. Esta exploración detallada profundiza en el diseño, el funcionamiento, las ventajas y las aplicaciones de las válvulas de guillotina neumáticas, destacando su importancia en las operaciones industriales modernas.
Modelo: Válvula de compuerta de cuchilla con actuador neumático
Rango de tamaño: 2”~24”
Rango de presión: 0,0 MPa a 1,0 MPa
Material: Hierro fundido, acero inoxidable 304 o 316
Descripción
Una válvula de compuerta de cuchilla neumática consta de una compuerta delgada que corta el medio, accionada por un actuador neumático. El diseño es sencillo pero eficaz, y cuenta con una compuerta de borde afilado que puede cortar lodos pesados, sustancias pastosas e incluso materiales sólidos que forman parte del medio que fluye. Esta capacidad de manipular materiales de flujo difíciles sin obstrucciones ni atascos la distingue de otros tipos de válvulas.
El actuador neumático, que puede ser de doble efecto (aire para abrir, aire para cerrar) o de efecto simple con retorno por resorte, proporciona la fuerza motriz. El uso de aire comprimido como medio de actuación ofrece una acción rápida y un alto grado de control sobre la apertura y el cierre de la válvula, lo que mejora la eficiencia y la seguridad del proceso. El cuerpo de la válvula puede estar hecho de varios materiales, incluido acero inoxidable, hierro fundido o aleaciones especiales, para adaptarse a diferentes medios y entornos de aplicación.
El funcionamiento de una válvula de compuerta neumática se rige por el suministro de aire comprimido al actuador neumático. Cuando se introduce aire en el actuador, se crea una fuerza que mueve el pistón, que a su vez desliza la compuerta hacia arriba o hacia abajo. Este movimiento permite el control preciso del flujo, desde posiciones completamente abiertas a completamente cerradas, y cualquier nivel intermedio que requiera el proceso. El accionamiento rápido es particularmente beneficioso para aplicaciones donde es necesario aislar o restablecer rápidamente el flujo.
Parámetros técnicos
| Doble efecto | N/C de simple efecto | De simple efecto N/O | Accesorio opcional | ||

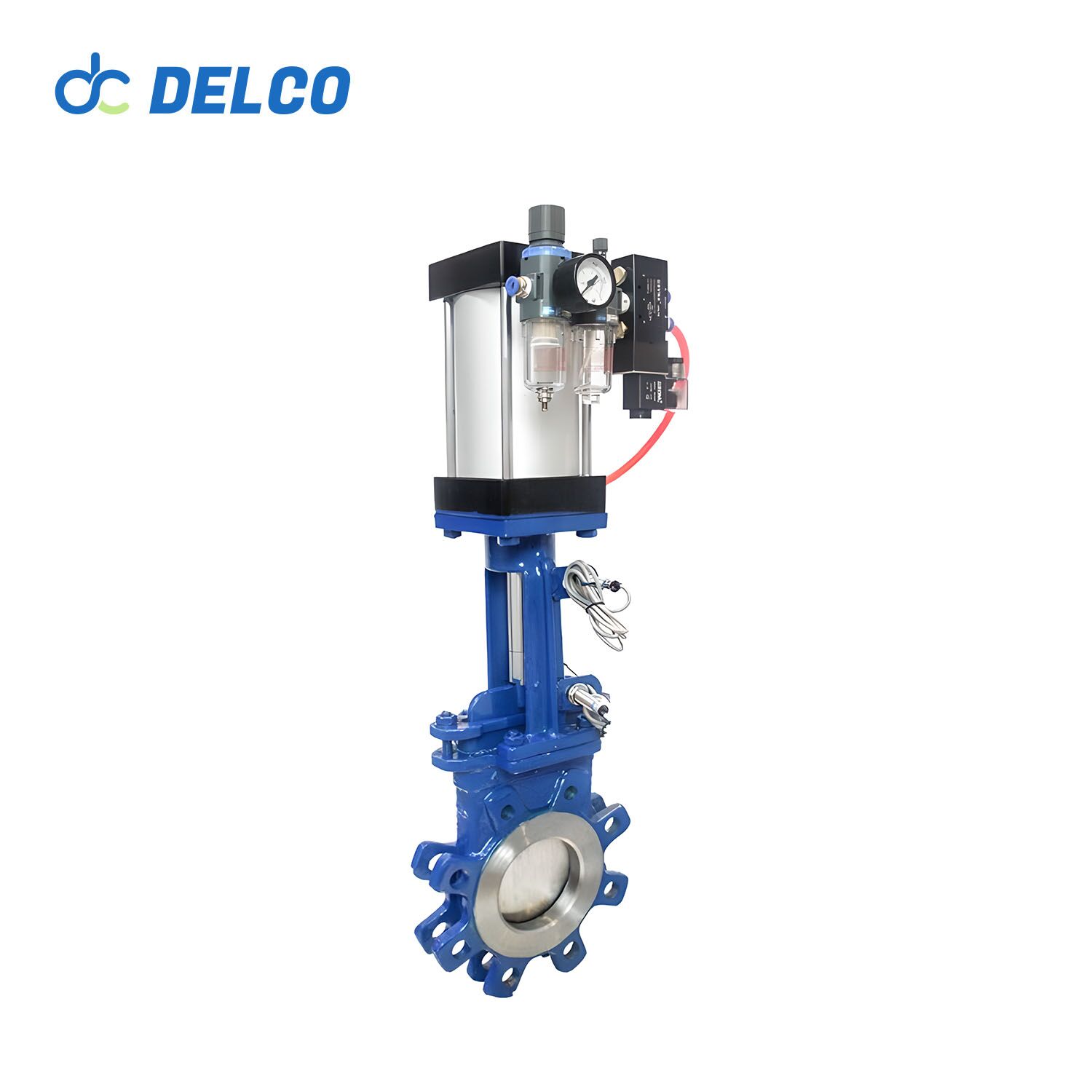

| Aire para abrir, aire para cerrar, falla del proveedor de aire para mantener la posición actual | Aire para abrir, interrupción del aire para cerrar, falla del aire para cerrar | Aire para cerrar, interrupción del aire para abrir, falla del aire para abrir | Válvula solenoide inversora, caja de interruptores de límite, válvula reductora de filtro de aire, posicionador, manual de manija, válvula de bloqueo. | ||
| Cuerpo | Rango de tallas | Material del cuerpo | Conexión final | Presión de funcionamiento | Estructura |
| DN50 ~ DN600 | Hierro fundido | Brida | 0,0 MPa hasta 1 MPa |
Estructura de la línea media | |
| Válvula componentes |
Material de sellado | Material del núcleo | Material del tallo | Medios aplicables | |
| PTFE, PPL | Acero inoxidable | Acero inoxidable | Agua, aceite, gas, líquido, vapor, polvo, base anticorrosiva. | ||
Válvula de compuerta con cuchilla y actuador neumático
Características
Cuerpo:
Un cuerpo integral con estructura de paso completo garantiza un flujo suave, un fácil montaje y una menor posibilidad de fuga de la carcasa.
Las garras guía diseñadas en la parte inferior del puerto para la fijación de la compuerta, en lugar de una ranura, eliminan cualquier posible obstrucción cuando se cierra la válvula.
Puerta:
El borde biselado del cuchillo proporciona una fuerte tensión de corte y un sellado hermético.
La guía de punto resiliente de PTFE sobre el puerto evita el contacto metal-metal entre la compuerta y el cuerpo.
Se puede aumentar el espesor de la compuerta para soportar presiones más altas.
Asiento:
El asiento puede ser reemplazable, lo que reduce el costo de mantenimiento, y puede ajustarse para cumplir con diferentes clases de sellado y compensar el desgaste normal del asiento.
Ventajas
Versatilidad: Las válvulas de cuchilla neumáticas pueden manejar una amplia variedad de medios, incluidos fluidos corrosivos, abrasivos y viscosos, así como materiales secos a granel.
Durabilidad: Diseñadas para soportar condiciones adversas, estas válvulas pueden funcionar de manera eficiente en entornos con altas concentraciones de sólidos o materiales abrasivos.
Bajo mantenimiento: El diseño simple y la construcción robusta minimizan los requisitos de mantenimiento y prolongan la vida útil.
Respuesta rápida: El accionamiento neumático garantiza un funcionamiento rápido y fiable de la válvula, fundamental en situaciones de cierre de emergencia y procesos automatizados.
Rentable: A pesar de su funcionalidad avanzada, las válvulas de guillotina neumáticas son rentables y ofrecen un costo total de propiedad más bajo en comparación con otros tipos de válvulas adecuadas para aplicaciones similares.
