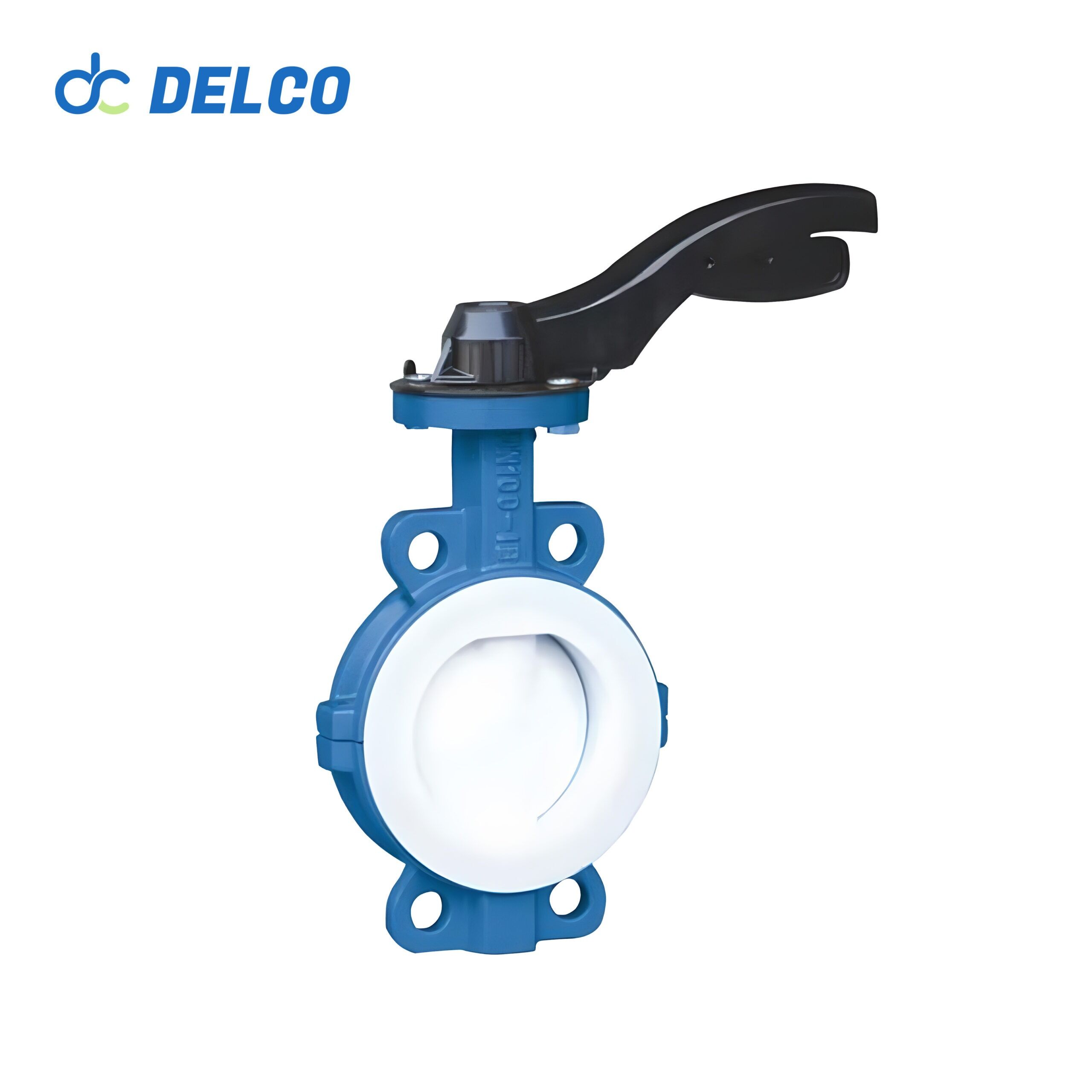

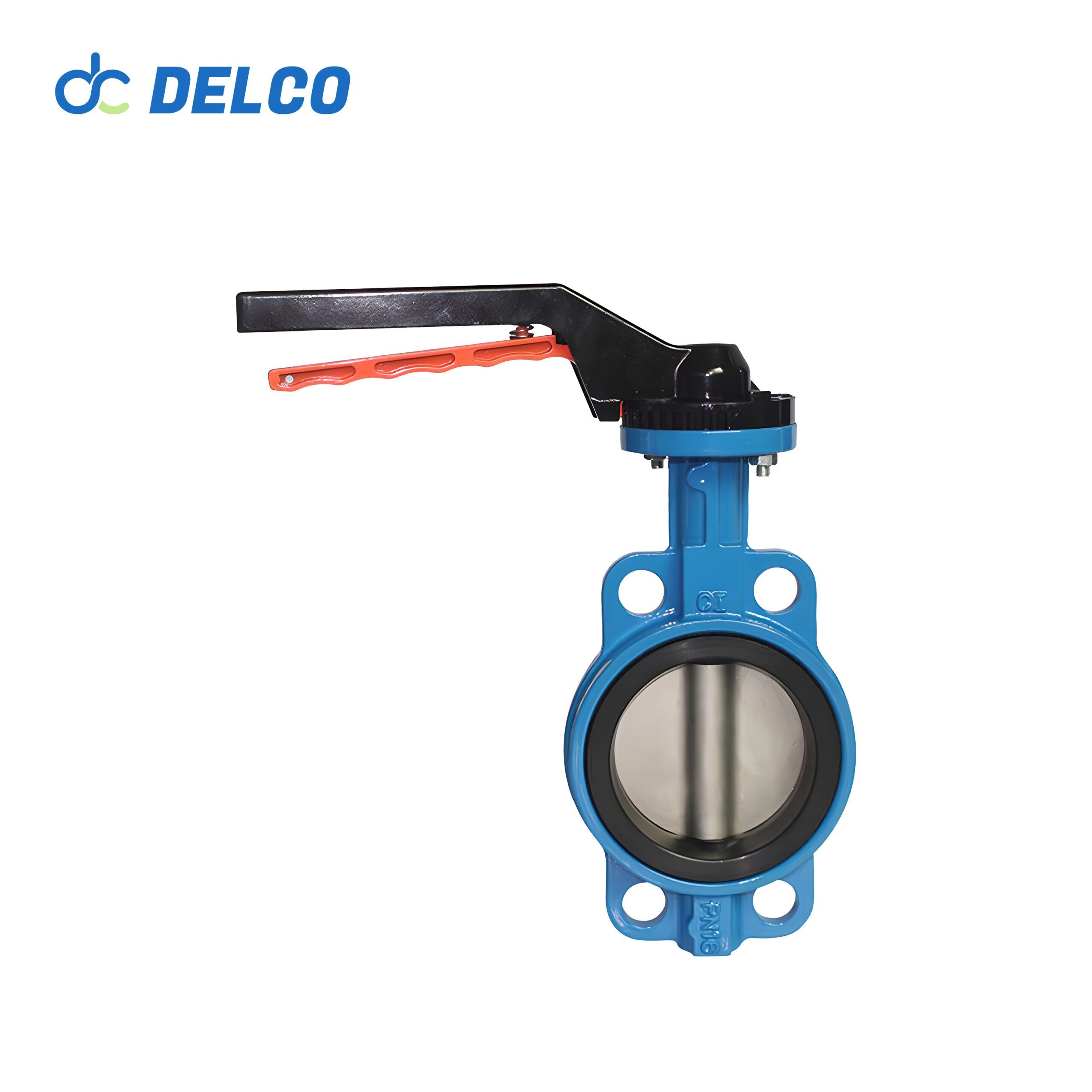

Válvula de mariposa manual de hierro fundido tipo wafer con manija

El producto tiene un diseño estructural razonable, peso ligero, velocidad de apertura y cierre rápida y operación que ahorra mano de obra. La aleta de la válvula adopta una estructura de marco con alta resistencia, gran área de flujo y pequeña resistencia al flujo. Su estructura incluye asiento de válvula de anillo, revestimiento elástico y placa de mariposa, el eje de la válvula gira 90 ° para lograr la regulación del flujo y el corte del medio. El asiento de la válvula adopta un diseño de sellado elástico para garantizar un sellado confiable. El vástago de la válvula está diseñado como una estructura de cojinete de sellado invertido, incluso si la cavidad de la válvula está presurizada anormalmente, el vástago de la válvula no se lavará.
La válvula adopta una estructura de doble excéntrica, un rendimiento de sellado confiable, cuanto más cerrada, más hermética. El tratamiento general de pintura al horno puede prevenir eficazmente el óxido y la corrosión, el reemplazo de materiales de sellado se puede aplicar a diferentes medios. La válvula tiene una función de sellado bidireccional, la instalación no se ve afectada por la dirección del flujo del medio y la ubicación del espacio, se puede instalar en cualquier dirección.
El diseño resuelve el problema de la fricción de contacto deslizante de la superficie de sellado de la válvula de mariposa excéntrica tradicional en el momento de apertura y cierre a 0°~10°, y realiza la separación de la superficie de sellado cuando se abre la placa de la mariposa y el sellado cuando está cerrada, prolongando así la vida útil y optimizando el rendimiento del sellado.

Modelo: Válvula de mariposa tipo wafer manual D71X
Rango de tallas: 2″ a 16″
Rango de presión: 1,0 a 1,6 MPa
Material:Hierro fundido, acero fundido, hierro dúctil, acero inoxidable
