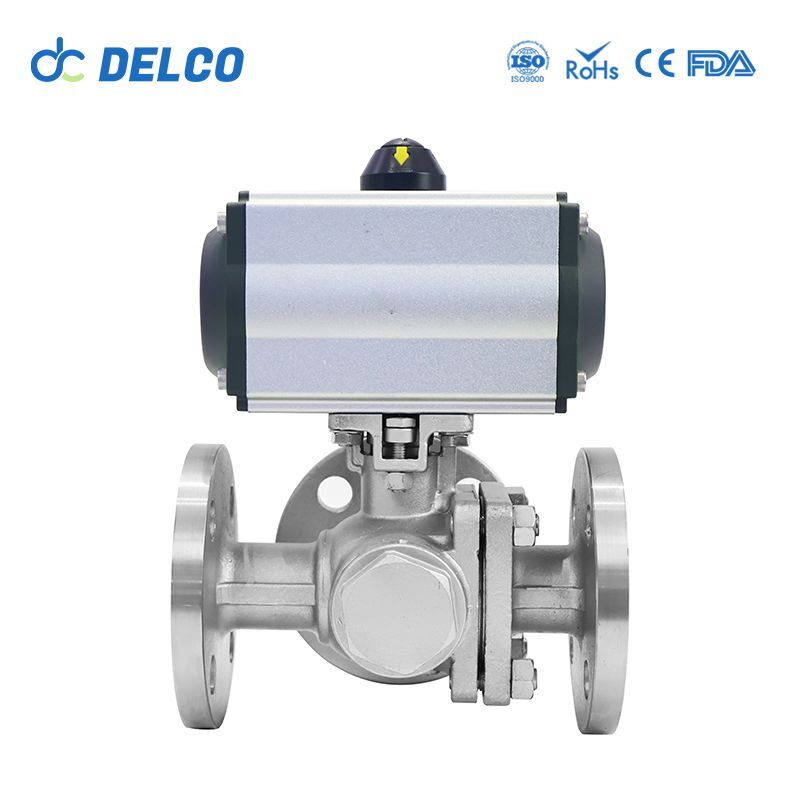

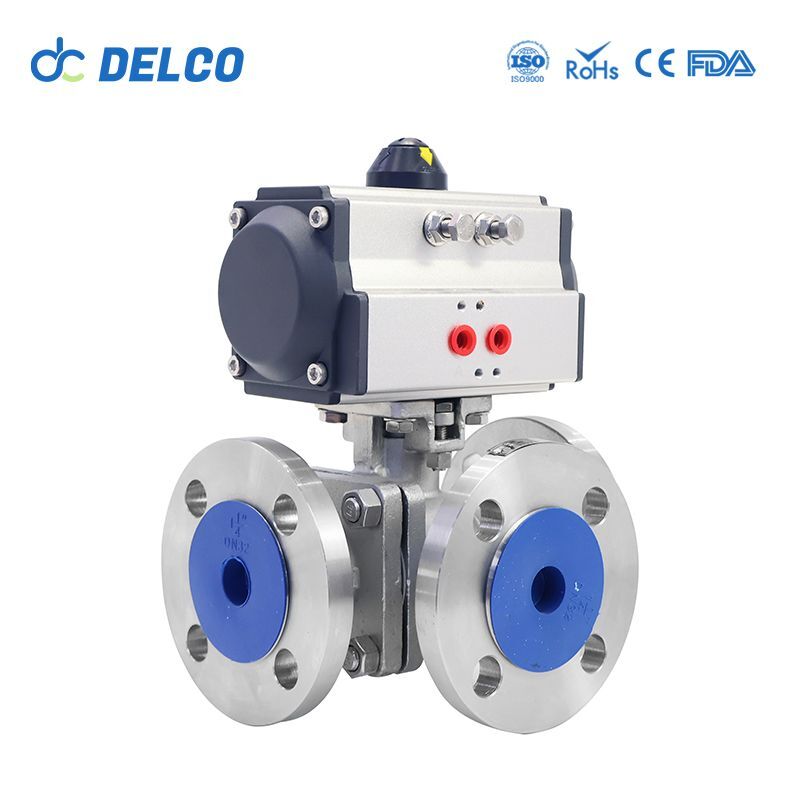

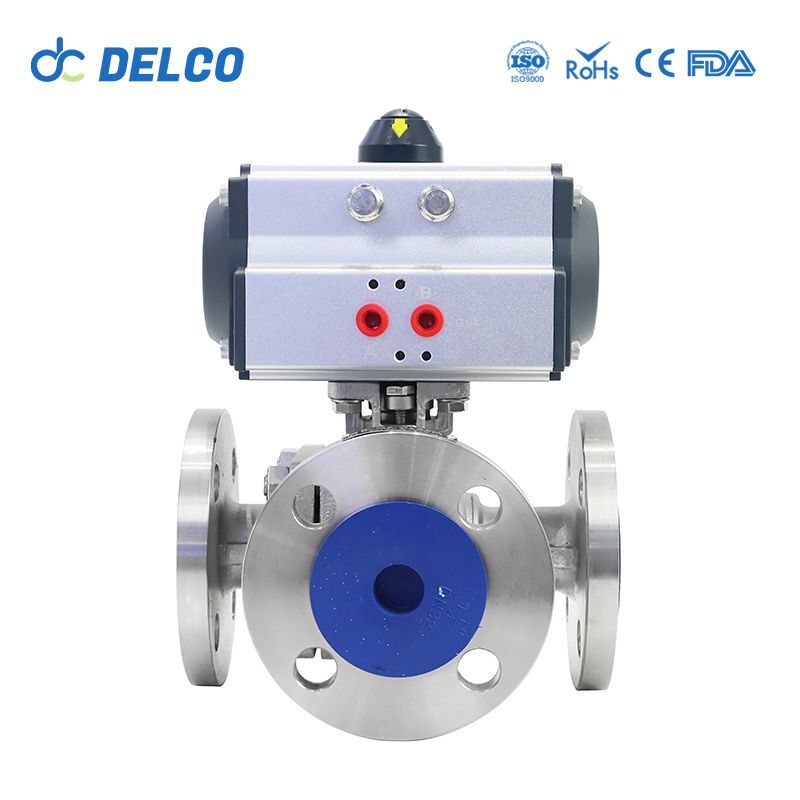

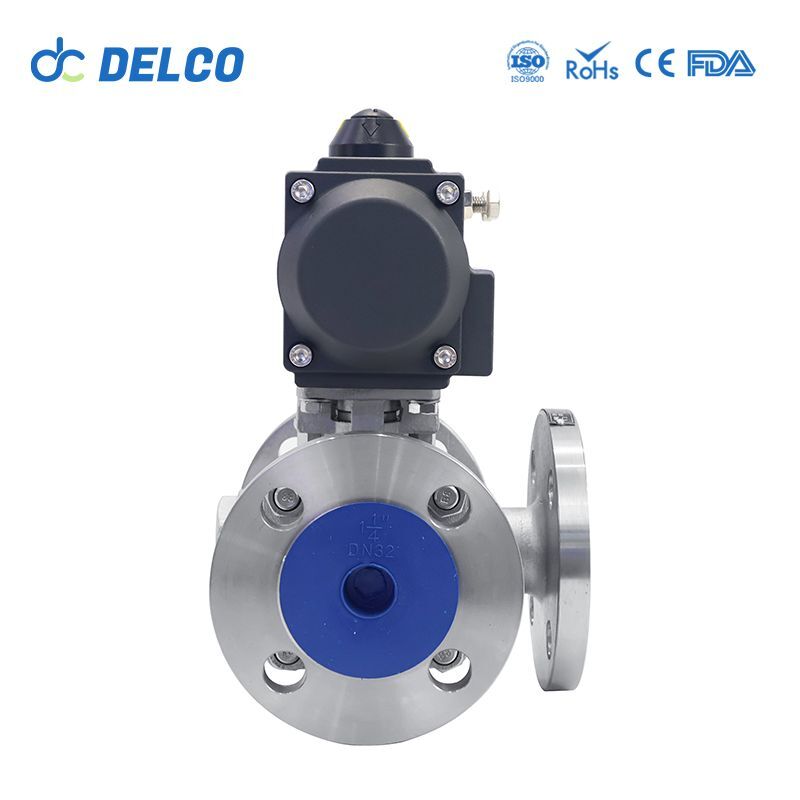

صمامات الكرة ذات الشفة ذات الثلاثة اتجاهات والتي تعمل بالهواء المضغوط من DELCO-DK66-TF
صمام الكرة ذو الحافة الهوائية TF هو صمام متعدد الاستخدامات يوفر تكوينات منفذ ثنائية الاتجاه أو ثلاثية الاتجاه أو رباعية الاتجاه لتناسب احتياجات التطبيقات المختلفة. وهو متوفر وفقًا لمعايير GB أو ANSI أو API 6D القياسية، مع خيارات لكل من أوضاع التحكم ذات الفعل المزدوج والفعل الفردي. مصنوع من الفولاذ المقاوم للصدأ المتين 304 أو 316، يمكن لهذا الصمام أن يتحمل ضغوط التشغيل ودرجات الحرارة، مما يجعله مناسبًا لمجموعة واسعة من البيئات الصناعية. مع نطاق ضغط الهواء الداخل من 2.5 إلى 8 بار واتصال بحافة لا يقل عن 1/2 بوصة، فإنه يوفر أداءً موثوقًا به في التحكم في الماء والهواء والزيت والوسائط المتوافقة الأخرى.
تم تصميم صمامات الكرة ذات الشفة الهوائية خصيصًا للتحكم في تشغيل وإيقاف السوائل، بما في ذلك الماء والهواء والنفط والغاز. تتطلب محركات الارتداد الزنبركية إشارة تجريبية هوائية لتغيير موضع الصمام، مما يضمن التشغيل الآمن. تستخدم المحركات ذات الفعل المزدوج ضغط الهواء لفتح وإغلاق الصمام، مما يوفر مزايا مثل معدلات تدفق أعلى وضغوط ودرجات حرارة وتوافق أوسع للوسائط وتقليل مطرقة الماء والملاءمة للبيئات الخطرة.
نموذج: صمامات الكرة ذات الشفة الهوائية
نطاق الحجم: 1/2 بوصة إلى 6 بوصة
نطاق الضغط: 1.6 إلى 6.4 ميجا باسكال
مادة: الفولاذ المقاوم للصدأ 304/316، WCB،
ما هو صمام الكرة ذو الحواف الثلاثية؟
في صمام الكرة ذي الحواف الثلاثية، يتم حفر ثقب مركزي في الكرة الموجودة داخل جسم الصمام، مما يسمح للسائل بالتدفق عبر الصمام في تكوينات مختلفة حسب موضع الكرة. من خلال تدوير الكرة، يمكن للمشغلين توجيه تدفق السائل إلى أحد المنافذ الثلاثة، مما يتيح وظائف مثل خلط السوائل أو تحويلها أو عزلها داخل النظام.
فوائد صمامات الكرة ذات الحواف ثلاثية الاتجاهات
- عمر خدمة طويل: مصنوع من الفولاذ المقاوم للصدأ المتين لضمان طول العمر.
- صديق للبيئة: مصمم للعمل بكفاءة وصديق للبيئة.
- تركيب سهل: يتميز بوجود اتصال نهاية شفة لسهولة التركيب.
- أنواع المحركات متعددة الاستخدامات: توفر كل من المحركات ذات الارتداد الزنبركي (أحادية الفعل) والمحركات ذات الفعل المزدوج لتحقيق المرونة في التشغيل.
- تكوينات صمام متعددة: متوفرة كصمامات كروية ذات شفة ثنائية الاتجاه، أو ثلاثية الاتجاه، أو رباعية الاتجاه لتناسب متطلبات التطبيقات المتنوعة.
- المعايير المعمول بها: متوافقة مع معايير GB وANSI وJIS وDIN للتوافق الواسع.
- مجموعة واسعة من الوسائط المناسبة: مناسبة للماء والزيت والهواء والغاز وغيرها من السوائل المتوافقة، مما يوفر تنوعًا في التطبيق.
المعلمة الفنية لصمامات الكرة ذات الشفة ثلاثية الاتجاهات:
| اسم: | صمام كروي هوائي ذو شفة ثلاثية الاتجاهات | نموذج: | دي كيه 66-تي اف |
| مادة: | الفولاذ المقاوم للصدأ | نموذج الاتصال : | شفة |
| بناء: | قلب الكرة العائمة |
القطر الاسمي : | DN15-DN150 |
| الوسائط المطبقة: | الماء، النفط، الغاز، السائل، البخار، المسحوق، القاعدة المضادة للتآكل |
درجة حرارة التشغيل : | درجة حرارة الغرفة |
| معيار: | المملكة المتحدة | اتجاه التدفق : | ثنائي الاتجاه |
| نوع المحرك : | هوائي | الأجزاء والملحقات: | المحركات |
| مواد الختم | PTFE، PPL |
النوع (موضع القناة): | تي |
مميزات صمامات الكرة ذات الحواف ثلاثية الاتجاهات
تكوين المنفذ المرن: يوفر تكوينات منفذ ثنائية الاتجاه أو ثلاثية الاتجاه أو رباعية الاتجاه، مما يسمح بتصميمات مسارات تدفق مختلفة حسب الحاجة.
معايير متعددة متاحة: معيار GB الافتراضي، مع خيارات لمعايير ANSI أو API 6D، لتلبية متطلبات المستخدم المختلفة.
وضع التحكم المزدوج الفعل: وضع التحكم المزدوج الافتراضي، مع خيارات لوضع التحكم أحادي الفعل، لتلبية سيناريوهات التطبيق المختلفة.
مادة الفولاذ المقاوم للصدأ: مصنوع من الفولاذ المقاوم للصدأ 304 أو 316 لمقاومة التآكل والمتانة الممتازة.
نطاق الضغط الواسع: نطاق ضغط الهواء الداخل يتراوح من 2.5 إلى 8 بار، وهو مناسب للعمليات في ظل ظروف ضغط مختلفة.
الحد الأدنى لقطر اتصال الشفة: يبلغ الحد الأدنى لقطر اتصال الحافة 1/2 بوصة، مما يلبي احتياجات أحجام الأنابيب المختلفة.
ختم مقعد PTFE: ختم مقعد PTFE افتراضي مع مقاومة ممتازة للتآكل، ومناسب لجميع الوسائط السائلة تقريبًا.
مقاومة الضغط العالي ودرجة الحرارة: مناسب للتطبيقات تحت ظروف الضغط ودرجة الحرارة العالية، مع أداء مستقر وختم موثوق به.
باختصار، يتميز صمام الكرة ذو الحافة الهوائية TF بتكوين مرن للمنافذ، ومعايير متعددة متاحة، ووضع تحكم مزدوج الفعل، ومادة من الفولاذ المقاوم للصدأ، ونطاق ضغط واسع، وقطر اتصال الحافة الأدنى، ومادة ختم مقعد عالية الجودة، ومقاومة عالية للضغط ودرجة الحرارة. وهو مناسب لتطبيقات التحكم في السوائل الصناعية المختلفة.
المعايير الفنية لمشغل الصمامات
معالج مصدر الهواء: يجمع الثلاثي الهوائي، وهو ملحق حيوي للصمامات الهوائية، بين وظائف الترشيح وخفض الضغط والتزييت. يضبط صمام خفض الضغط ضغط المدخل إلى ضغط مخرج مستقر، مستفيدًا من طاقة الوسيط. في التجميعات المكونة من قطعتين، يقترن بمرشح لترشيح الهواء المضغوط للأداة. في التكوينات المكونة من ثلاث قطع، يضيف تزييتًا للهواء، مما يضمن التشغيل الفعّال.
صمام الملف اللولبي الهوائي: صمام الملف اللولبي الهوائي، المعروف أيضًا باسم صمام التحكم الاتجاهي، هو مكون حيوي لتنظيم فتح وإغلاق الصمامات الهوائية. يعمل عن طريق المغناطيسية وإزالة المغناطيسية، مما يوجه تدفق الغاز بناءً على إشارات الجهد. تُستخدم هذه الصمامات عادةً لإدارة مصدر الغاز وتدفق الدائرة، وتوفر تحكمًا دقيقًا في عمليات الصمام من خلال إشارات الجهد.
مفتاح الحد: مفتاح حد الصمام، والذي يُسمى أيضًا مفتاح السفر، هو أداة ميدانية بالغة الأهمية في أنظمة التحكم الآلي. فهو يكتشف حالة الصمام ويرسل إشارات للمواضع المفتوحة أو المغلقة. وهذا المفتاح ضروري لتأكيد وتنفيذ البرامج اللاحقة بواسطة المبرمجين. بالإضافة إلى ذلك، فهو يعمل كمكون حيوي لحماية قفل الصمام ومؤشر الإنذار عن بعد داخل النظام. وهو يشير بشكل فعال إلى موضع حد حركة المعدات الميكانيكية ويوفر ردود فعل بشأنه.
موضع الصمام: يعد موضع الصمام مكونًا أساسيًا في صمامات التحكم الهوائية، حيث يتيح التحكم الدقيق في موضع الصمام. ويستخدم إشارة إزاحة ساق الصمام كإشارة تغذية مرتدة للإدخال وإشارة خرج وحدة التحكم كإشارة تحكم. ومن خلال مقارنة هذه الإشارات، يؤدي أي انحراف إلى تعديلات على إشارة خرج المحرك، مما يضمن التوافق المباشر بين إزاحة ساق الصمام وخرج وحدة التحكم.
الجهاز اليدوي: يعد الجهاز اليدوي مكونًا أساسيًا يكمل مجموعة المحرك الهوائي. وهو يعمل على تسهيل التشغيل اليدوي أو الهوائي لصمامات الفراشة وصمامات الكرة ذات الفتحة بزاوية 90 درجة. تعد هذه الآلية ضرورية لضمان التنوع والمرونة في تشغيل الصمام، مما يسمح بالتحكم اليدوي والآلي حسب الحاجة.
